問題一、 逆變器屏幕無顯示

正常情況下，逆變器接入直流電，打開直流開關后，等待數秒鐘，逆變器顯示屏和指示燈點亮，顯示逆變器型號或初始化信息。

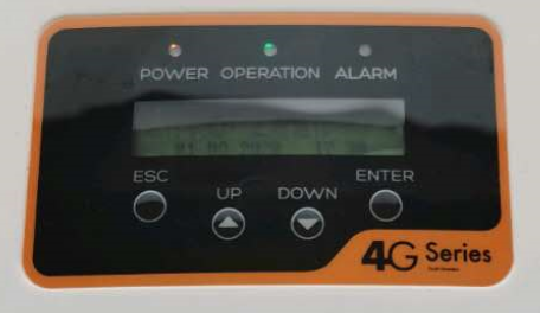

逆變器開機頁面實例

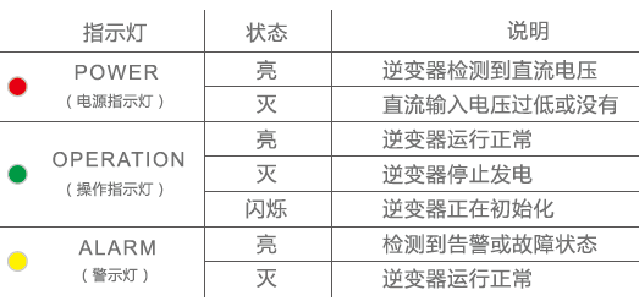

狀態指示燈說明

逆變器屏幕無顯示常見原因與處理方法如下：

1、 原因：直流開關沒有閉合。

處理方法：檢查逆變器的直流開關是否處于“ON”位置，如果不是則將開

關打到“ON”。

注意：不同功率段的逆變器直流開關的安裝位置不同。

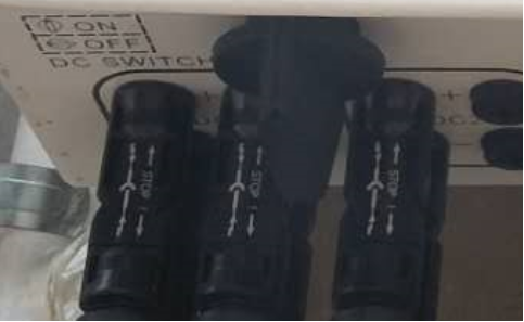

逆變器直流開關

2、原因：PV輸入端子正負極接反，光伏組件的正極接逆變器輸入負極、負極接 逆變器輸入正極。

處理方法：萬用表打到直流電壓檔，紅色表筆接組串正極（公頭），黑色表筆接 組串負極（母頭），測量組串輸出電壓，如果測量出的輸出電壓值為正，則組串 正、負極正確；如果測量出的輸出電壓值為負，則組串正、負極錯誤。

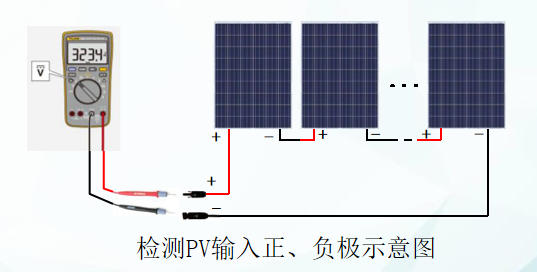

檢測PV輸入正、負極示意圖

3、原因：直流輸入電壓過低，當組串輸出電壓低于逆變器最小輸入電壓時，逆 變器屏幕無顯示。

確定方法：使用萬用表，測量光伏組串的輸出電壓，確定電壓是否達到逆變器的 最小輸入電壓。

直流輸入電壓過低的常見原因：

a. 太陽能電池組件串聯數量太少；

b. 直流線纜連接器連接不良；

c. 組串中有組件反接；

d. 太陽光照強度太弱；

直流輸入電壓過低的常見原因及解決措施：

太陽能電池組件串聯數量太少；

太陽能電池組件串聯后，組串開路電壓應 遠大于逆變器最小輸入電壓；如果串聯的組件太少，組串開路電壓過低，會導致 逆變器屏幕無顯示。

解決措施：增加串聯太陽能電池板數量。

b. 直流線纜連接器連接不良；

當組串輸入回路中出現斷路，電纜與接線端子 脫離，公母接線端子松脫等現象時會導致組串輸出電壓不穩或為0，導致逆變器 屏幕無顯示。

解決措施：排查光伏組件的各接線端子的連接情況，查找問題端子。

直流輸入電壓過低的常見原因及解決措施：

c. 組串中有組件反接；

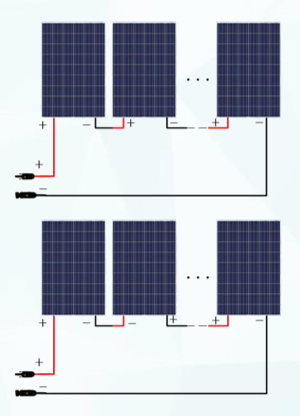

同一組串中，前一塊組件的負極（正極）與后一塊組件的正極（負極）連 接，最后引出一對正負極接線端子，組串的開路電 壓理論值等于各組件的開路電壓之和；如果光照條件較好，組串開路電壓低于理論值，且線纜與接線 端子連接正常，則可能組串中有組件反接。

解決措施：找出被反接的組件，并重新接線。

d. 太陽光照強度太弱；

當太陽光照強度很弱時，組串輸出電壓過低，會導致逆變器屏幕無顯示。

解決措施：等待光照變強。

問題二、 逆變器報電網丟失故障

當逆變器檢測不到到交流側的電壓或者檢測到的電壓值過低，逆變器報電網丟失 故障。

逆變器報電網丟失故障常見原因與處理方法如下：

1）電網停電

判斷方法：查看附近用電設備能否工作，如果用電設備不能工作則可能是電 網停電；用電筆測試并網箱電網側進線端是否有電，如果沒有電則可能是 電網停電。

解決措施：等待供電恢復。

問題二、 逆變器報電網丟失故障 逆變器報電網丟失故障常見原因與處理方法如下：

2）電網側線路斷開

原因：從逆變器交流輸出端子到并網點，如果任何一處交流線路斷開，逆變器會報 電網丟失故障。

電網側線路斷開的常見原因及解決措施：

a. 斷路器斷開；如果選用的斷路器額定電流太小，當逆變器輸出電流過大時，斷路 器因過熱而跳開，使逆變器與電網斷開，導致逆變器報電網丟失故障。

b. 過欠壓保護器斷開：

①、如果過欠壓保護器的額定電流過小，當逆變器輸出電流過大時；

②、如果電網電壓超過過欠壓保護器的電壓保護范圍；過欠壓保護器會斷開，切斷 逆變器與電網連接，導致逆變器報電網丟失故障。

解決措施：

①、檢查過欠壓保護器的規格是否滿足要求（過欠壓保護器額定電流應與斷路器的 額定電流相當）；

②、查找電網電壓超過過欠壓保護器的電壓保護范圍的原因，并做相應的整改。

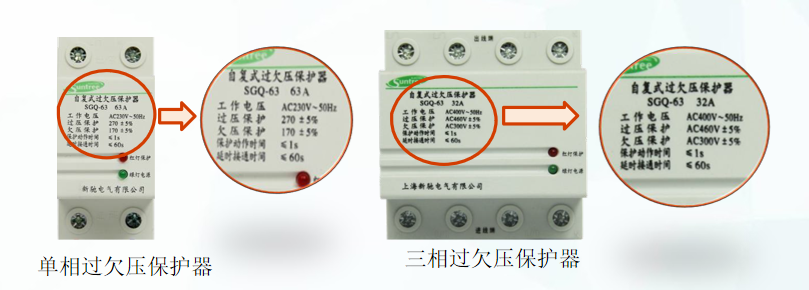

注意：過欠壓保護器推薦選用自復式。

2）電網側線路斷開

原因：從逆變器交流輸出端子到并網點，如果任何一處交流線路斷開，逆變器會報 電網丟失故障。

電網側線路斷開的常見原因及解決措施：

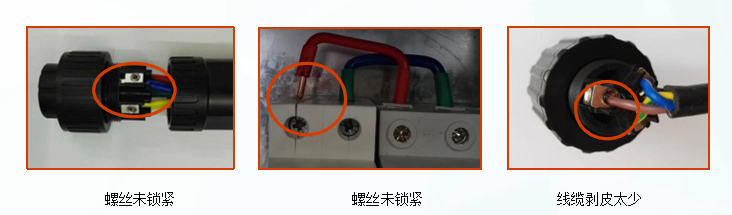

c. 交流線纜連接不良：如果交流線纜與電氣元件連接不良（如螺絲未鎖緊，線纜剝皮太少），交流線路斷 開，逆變器檢測不到電壓會報并網錯誤（電網丟失故障）。

解決措施：檢查逆變器交流輸出端到并網點所有線纜的連接情況（包括逆變器交流接線端子， 并網箱內交流線纜，計量表線纜），如果有連接不良的情況，重新連接；并用萬用 表測量逆變器交流接線端子電壓是否正常。

問題三、 逆變器重復倒秒或者停止倒秒

正常情況下，逆變器接入直流電，打開直流開關后，等待數秒鐘，逆變器顯示屏 點亮，顯示逆變器型號或初始化信息。

重復倒秒：直流開關閉合，交流開關合閘后,逆變器從60s開始倒秒，進入自檢并網流程，倒數一段時間后，逆變器又重新開始從60s開始倒數，此現象為重復 倒秒。

重復倒秒的原因：在弱光條件下，直流輸入電壓偏低，處在逆變器啟動電壓附近，開始 并網后直流輸入電壓被拉低，且低于啟動電壓，逆變器停止并網，并出現重復倒秒/并網的 現象。另外，Sununo Plus 系列逆變器發生繼電器故障時也會導致重復倒秒。

解決措施：查看逆變器直流輸入電壓，如果電壓值接近啟動電壓，是因為光照太 弱，屬正常情況，等待光照變強；如果直流輸入電壓遠高于啟動電壓則逆變器本 身故障，需更換逆變器；如果光照較強，直流輸入電壓遠超啟動電壓，逆變器報 繼電器故障并重復倒秒則按繼電器故障處理步驟處理。

停止倒秒：直流開關閉合，交流開關合閘后，逆變器屏幕顯示倒數數字停在60s的現象為停止倒秒。

停止倒秒的原因：A、當光照較弱時，直流輸入電壓大于啟動電壓，逆變器開始倒秒，進入并網進程，但是直流輸入功率不足，逆變器會停止倒秒，逆變器停留在倒數60秒處。B、當光照較好時，直流輸入電壓大于啟動電壓，逆變器開始倒秒，進入并網進程，并進行升壓，如果升壓電路異常，升壓失敗，逆變器會停止倒秒，停留在倒數60秒處。

解決措施：A、等待光照變強；B、更換逆變器。

問題四、 逆變器報繼電器故障

當光伏發電系統出現故障時，逆變器必須通過繼電器主動將電網與逆變器主回路隔離。逆變器報繼電器故障的常見原因與處理方法如下：

（1）原因：逆變器誤報故障。

處理措施：重啟逆變器幾次。斷開逆變器交流、直流，等待5分鐘，再閉合直流、交流， 看是否還報此故障；重復幾次。

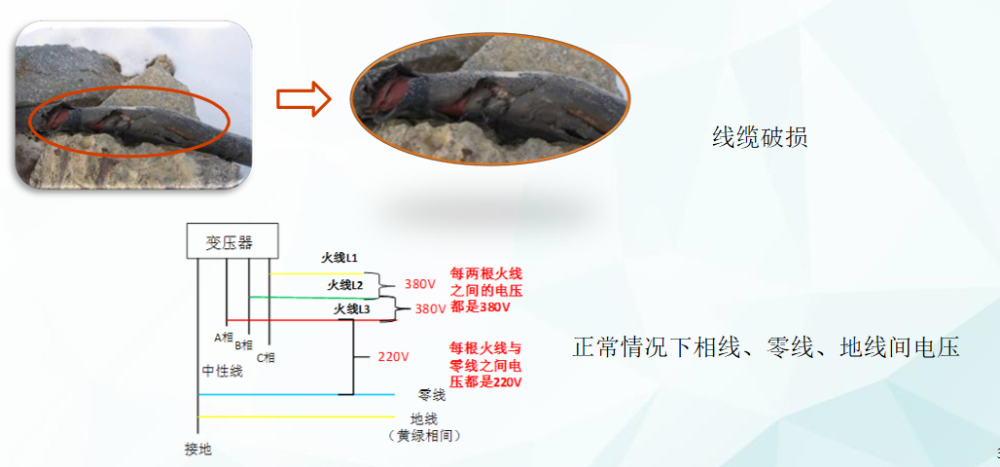

（2）原因：交流側相線對地短路。

處理措施：測量相線對地電壓。用萬用表測量相線對地線電壓，如果電壓低于100V， 可判斷為相線對地短路，可臨時將地線拆掉，使逆變器繼續工作，后續再查找交流線 纜破損點或相線接地點，進行更換線纜或重新接線等整改。

問題五、 逆變器報組件對地絕緣故障（ISO）

 逆變器并網前自檢過程中，需檢測光伏組件側PV+和PV-對地絕緣阻抗，如果阻抗值過 低，逆變器必須停止并網，并報ISO錯誤（組件對地絕緣故障），否則會有觸電風險。逆變器報組件對地絕緣故障（ISO）的原因與處理方法如下：原因：輸入逆變器的組串中有一串或幾串的PV+/PV-對地阻抗值過低。處理方法：找出發生故障（PV+/PV-對地阻抗值過低）的組串、查找對應的原因并做相 應處理。

處理步驟：

（1）查找故障組串：斷開交直流輸入，拆下所有PV輸入，測量每一路PV的正/負極對地的電壓，如果正極對 地電壓與負極對地電壓差值超過70V即可判斷該組串發生故障；如果按此方法不能找出 故障組串，則只接1路PV到逆變器，閉合交直流開關，查看逆變器是否還會報此故障；再依次操作，按每次只接入一路組串的方法，找出故障的組串。

經驗：如果組串數量較多，而且接入 任一組串，逆變器都報此故障，則可 能是逆變器本身故障。

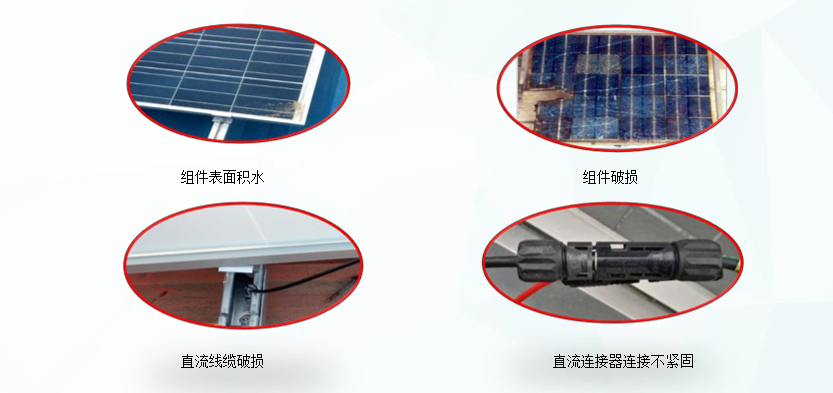

（2）找到故障組串后，做如下檢查與處理：A、組件表面是否有積水，有則清除積水；

B、組件是否有破損，有則進行更換；

C、直流線纜是否有破損并與支架連接，有則可以臨時用絕緣膠帶包住破損地方，后續 更換線纜；

D、直流線纜連接頭是否緊固或連接頭浸水，有則緊固連接頭或干燥連接頭并更改走線 位置。

（3）如果經過第二步后，故障仍未排除，則使用絕緣電阻表（搖表）測量故障組串每 塊組件正負極對地阻抗（至少100kΩ），找出故障的組件并更換。

注意：1、在測量絕緣電阻前，先使用萬用表確認組 件正/負極對地沒有短路，避免絕緣檢測損壞 組件。2、在測試絕緣阻值時必須戴上絕緣手套。

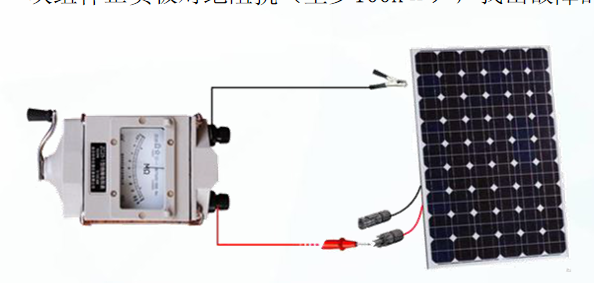

3、絕緣電阻表手柄應以2轉/秒的速度勻速轉 動。4、測量組件正極與金屬邊框的絕緣阻值時紅 色夾子接PV正極，黑色夾子接組件邊框；測量 組件負極與金屬邊框的絕緣阻值時，黑色夾子 接PV負極，紅色夾子接組件邊框。

問題六、 逆變器報系統漏電流故障（GFCI）或漏電流檢測設備故障(GFCI設備故障)

為避免觸電事故，在逆變器接入交流電網，交流斷路器閉合的任何情況下，逆變器 都需對過量的連續殘余電流及過量殘余電流的突變進行監控。當殘余電流超過限值 時，逆變器必須停止發電，并與電網斷開。（漏電流又稱殘余電流或剩余電流）

逆變器報GFCI設備故障的原因與處理方法：逆變器報GFCI設備故障的主要原因為逆變器本身故障；可以關閉交直流開關，等待5 分鐘，然后閉合直流交流開關，查看是否再次出現此故障，并重復幾次，如果仍然 出現此故障，聯系售后人員處理。注意：如果光伏發電系統防雷措施不當，雷擊會導致逆變器報GFCI設備故障。

逆變器報GFCI故障的常見原因與處理方法：逆變器報GFCI故障的主要原因一般為光伏發電系統的漏電流超過保護限值。處理步驟：

（1）斷開交、直流開關，檢查逆變器交流輸出端地線是否牢固，交流接線是否正確、 牢固，是否露銅過多；如果發現接線錯誤、接線不牢固或露銅過多，則進行相應的整改。

（2）檢查并網箱內地線連接是否正確、牢固，交流接線是否正確、牢固，是否露銅 過多，并網箱接地線是否正確、牢固；如果發現上述問題，則進行對應的整改。

（3）檢查并網箱內浪涌保護器是否受損或有漏電現象；如果不能判斷浪涌保護器受損或漏電情況，可斷開浪涌保護器后再試并網。

問題七、 逆變器報交流過壓故障

根據安規要求，并網逆變器必須要在規定的電網電壓范圍內工作，并能實時檢測 且與電網電壓同步，若該電壓值超出安規要求范圍，逆變器必須停止工作，并和電 網斷開，以確保設備和操作人員安全。

逆變器報交流過壓故障的常見原因與處理：

（1）安規選擇不合理；查看逆變器安規是否合適，根據當地電網實際情況選擇合

適的安規。

（2）電網電壓過高；逆變器并網時，用萬用表測量逆變器輸出端的實際電壓，如

果實際電壓沒有超過安規過壓保護值，則逆變器內部故障；如果實際電壓超過安規

過壓保護值，則需判斷逆變器交流側電壓值過高的原因。

逆變器交流側電壓過高的原因：

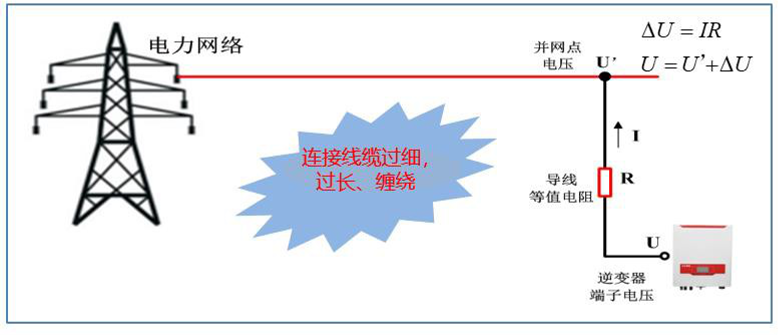

1）逆變器至電網并網點之間的線纜過細、過長、存在纏繞或者線纜材質不合格， 導致逆變器交流側的電壓抬升（?U增大），當交流電壓超過逆變器安規設定的電壓 保護范圍，逆變器報電網過壓故障。

a、選擇合適規格線徑的交流電纜并網，減少線損。

b、選擇就近點并網，縮短逆變器到并網點的距離，減少線損。

交流線纜選型-線徑原則：逆變器至并網點之間的交流線損不超過逆變器輸出電壓 的3%；交流線纜一般選用YJV型電纜。

注意：如果逆變器零線沒接或者接觸不良，可能會導致逆變器報交流過壓故障。

逆變器交流側電壓過高的原因：

2）受光伏電站當地并網條件限制，多臺單相逆變器接同一條火線，電網消納能力

不足，導致電網電壓抬升過高，逆變器報電網過壓故障。

解決措施：a、選擇多點并網，將多臺逆變器分攤到電網的三 相上（如右圖所示）。

b、 提高發電自用比例，減少電能在傳輸過程中的損耗。

逆變器交流側電壓過高的原因：

3）光伏系統裝機容量過大，電網負載消納能力不足，導致電網電壓抬升過高，逆

變器報電網過壓故障。

解決措施：

a、 提高自用比例。

b、電網改造，涉及傳輸線路拓寬，以及提升變壓器容量（采用專變上網的光伏發 電系統，電站裝機容量與變壓器容量比值為1：1；采用非專變上網的光伏發電系 統，電站裝機容量為變壓器容量的25-50%）。

c、可以使用儲能系統存儲消納不了的電能。

逆變器內部直流分量檢測電路對交流輸出進行采樣，并濾除交流部分，再將直流部分與設定值（額定電流×0.5%）進行比較，如果超過設定值，則逆變器報直流分 量過高故障。

逆變器報直流分量過高故障的原因與解決措施：

a、直流輸入功率突變可能會導致該故障，可以斷開交直流開關，重啟逆變器再試。

b、檢查光伏電站附近有無大功率用電設備，如果有，可以通過更新軟件進行特殊

處理，如果電站附近無大功率用電設備，則可重啟逆變器幾次。

   c、如果更新軟件或重啟逆變器，逆變器仍然報此故障，建議更換逆變器。

問題八、 逆變器報直流分量過高故障（DCI）

逆變器內部直流分量檢測電路對交流輸出進行采樣，并濾除交流部分，再將直流部分與設定值（額定電流×0.5%）進行比較，如果超過設定值，則逆變器報直流分 量過高故障。

逆變器報直流分量過高故障的原因與解決措施：

a、直流輸入功率突變可能會導致該故障，可以斷開交直流開關，重啟逆變器再試。

b、檢查光伏電站附近有無大功率用電設備，如果有，可以通過更新軟件進行特殊

處理，如果電站附近無大功率用電設備，則可重啟逆變器幾次。

   c、如果更新軟件或重啟逆變器，逆變器仍然報此故障，建議更換逆變器。

問題九、 逆變器報母線電壓平衡故障

故障原因：

當BUS+、BUS-電壓的1/2與BUS+、BUS-中間點電壓的差值超過限值。

處理措施：

A、檢查直流端是否接地（如線纜破損，連接頭浸水等），有則整改。

B、斷開交流，檢查交流零線接線（逆變器輸出側，交流斷路器側）接觸是否良好，否則重新接線。

C、如果設備的使用年限超過2年，需要檢查逆變器內部排線是否出現插接不良（

排線松脫），有則重插排線或更換排線。

問題十、 逆變器報母線電壓過高或母線硬件過壓故障

故障原因：

當逆變器輸入的直流電壓超過逆變器最大直流輸入電壓時，逆變器報母線電壓過高或

母線硬件過壓故障。處理措施：

查看逆變器顯示直流輸入參數，檢查直流輸入電壓是否過高（無論何時，組串開路電 壓不能超過逆變器的最大輸入電壓），檢查組件串聯數是否過多，如果是則關閉逆變器

，重新組合組串，減小組件串聯數，重啟逆變器，如果仍然反復報此故障，建議更換逆變器。
