之前咱們講解了一下逆變器原理，本次咱們來一起分析一下具體的電路是如何工作的。這里只是看一下兩個比較簡單的逆變器電路圖，可以實現基本的功能。在市場上流行的逆變器產品基本上是在這些電路圖上增添一些其他的特色化的功能。

圖一

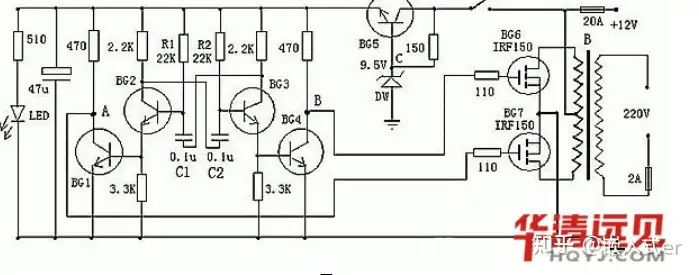

圖一為一種比較簡單切容易制作的逆變器原理圖，可以將12V直流電源電壓逆變為220V交流電。

基本運行過程：BG2與BG3組成多諧振蕩器推動整個電路的運行，然后通過BG1和BG4來控制BG6和BG7工作。振蕩電路由BG5和DW組的穩壓電源供電，使得多諧振蕩器輸出的頻率穩定（多諧振蕩器的工作原理大家可以自行百度）。在制作時，變壓器可選有常用雙12V輸出的市電變壓器?？筛鶕枰?，選擇適當的12V蓄電池容量。蓄電池容量越大，工作時間越長。

圖二

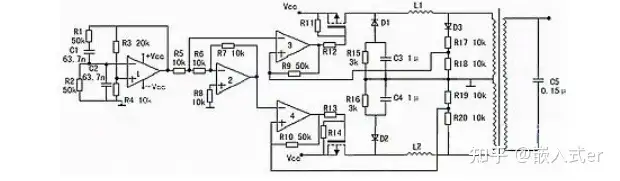

圖二是一款高效率的正弦波逆變器電路圖，該電路用12V電池供電。先用一片倍壓模塊倍壓為運放供電?？蛇x取ICL7660或MAX1044。運放1產生50Hz正弦波作為基準信號。運放2作為反相器。運放3和運放4作為遲滯比較器。其實運放3和開關管1構成的是比例開關電源。運放4和開關管2也同樣。它的開關頻率不穩定。在運放1輸出信號為正相時，運放3和開關管工作。這時運放2輸出的是負相。這時運放4的正輸入端的電位(恒為0)總比負輸入端的電位高，所以運放4輸出恒為1，開關管關閉。在運放1輸出為負相時，則相反。這就實現了兩開關管交替工作。

當基準信號比檢測信號，也即是運放3或4的負輸入端的信號比正輸入端的信號高一微小值時，比較器輸出0，開關管開，隨之檢測信號迅速提高，當檢測信號比基準信號高一微小值時，比較器輸出1，開關管關。這里要注意的是，在電路翻轉時比較器有個正反饋過程，這是遲滯比較器的特點。比如說在基準信號比檢測信號低的前提下，隨著它們的差值不斷地靠近，在它們相等的瞬間，基準信號馬上比檢測信號高出一定值。這個“一定值”影響開關頻率。它越大頻率越低。這里選它為0.1~0.2V。

C3，C4的作用是為了讓頻率較高的開關續流電流通過，而對頻率較低的50Hz信號產生較大的阻抗。C5由公式：50=算出。L一般為70H，制作時最好測一下。這樣C為0.15μ左右。R4與R3的比值要嚴格等于0.5，大了波形失真明顯，小了不能起振，但是寧可大一些，不可小。開關管的最大電流為：I==25A。

以上兩種逆變器各有自己的優缺點，選用的時候一定要依據實際的應用情況來定。上面兩種逆變電路圖的驅動波形分別為正弦波和方波，選用時需要按照使用電器來定。
