光伏系統搭配儲能單元，是一種高效利用清潔能源的可靠手段，在許多國家和地區，光伏儲能系統已成為首選的能源方式。隨著國內光伏裝機容量的進一步擴大，光儲系統也成為新常態。關于光伏+儲能主要有哪些結構？能帶來哪些好處？

戶用光儲系統主要類型

戶用儲能光伏系統主要有離并網一體光伏儲能系統、交流耦合光伏儲能系統、離網光伏儲能系統三大類：

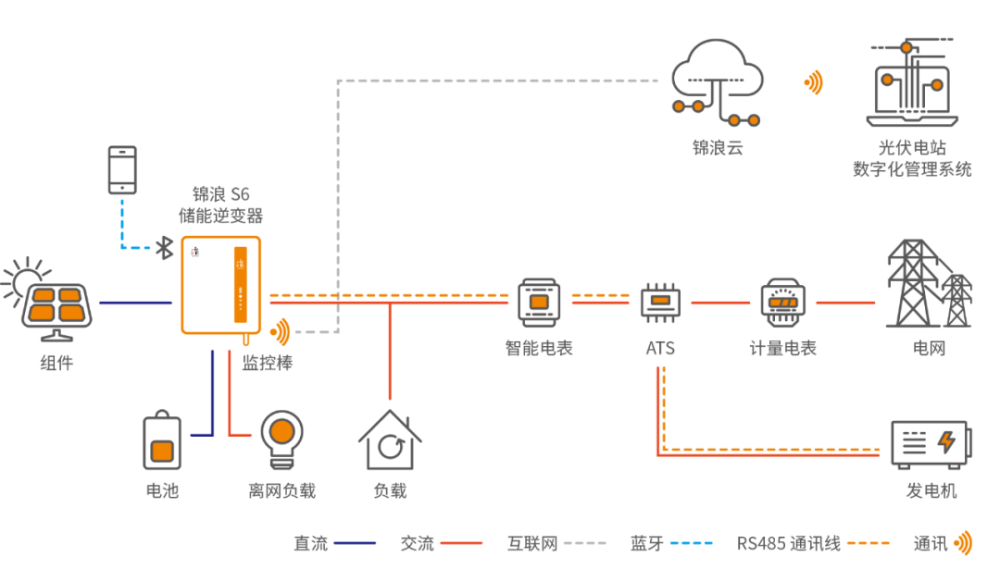

01 離并網一體光伏儲能系統

該系統一般由組件、鋰電池、儲能逆變器、智能電表、電網、并網負載和離網負載等組成。通過儲能逆變器實現雙向的DC-AC轉換用于電池的充電和放電。

? 集成度高，有效降低系統安裝時間及成本

? 控制智能，可根據情況切換工作模式滿足用戶的用電需求

? 電網停電時可以給用戶提供安全的電力保障

02 交流耦合光伏儲能系統

交流耦合光伏儲能系統主要由組件、并網逆變器、鋰電池、交流耦合逆變器、智能電表、電網、并網負載和離網負載等組成。該系統主要用于已有光伏系統擴展儲能系統的應用場景。

? 適合已有并網光伏系統擴展為儲能系統，投入成本低

? 電網停電時可以給用戶提供安全的電力保障

? 兼容性強，適配不同廠家的并網光伏系統

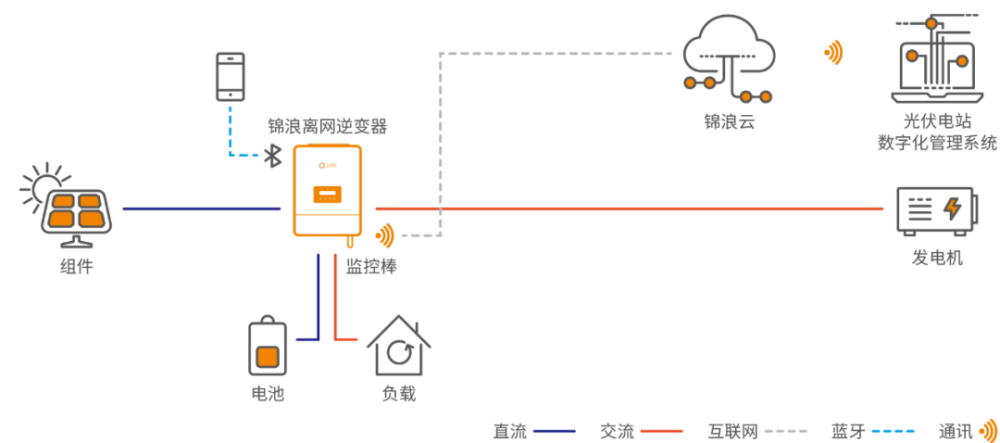

03 離網光伏儲能系統

離網光伏儲能系統主要由組件、儲能電池、離網逆變器、負載和發電機組成。該系統主要應用于無電網偏遠地區、孤島等。

? 適用于電網匱乏地區日常用電需求

? 可與發電機組網，形成穩定的互補型供電系統

戶用光儲系統的好處

01 應對用電激增并避免斷電問題

現在部分家庭安裝中央空調、鋪設地暖、購置新能源汽車、安裝充電樁已經成為趨勢，這使得家庭用電量激增。

另一方面，隨著社會用電量激增，用電高峰期可能出現停電情況，同時臺風、雷雨、暴雪等極端天氣，嚴重時也可能引起停電，而安裝戶儲可應對用電激增和滿足應急用電的需求。

02 最大化光伏自發自用率

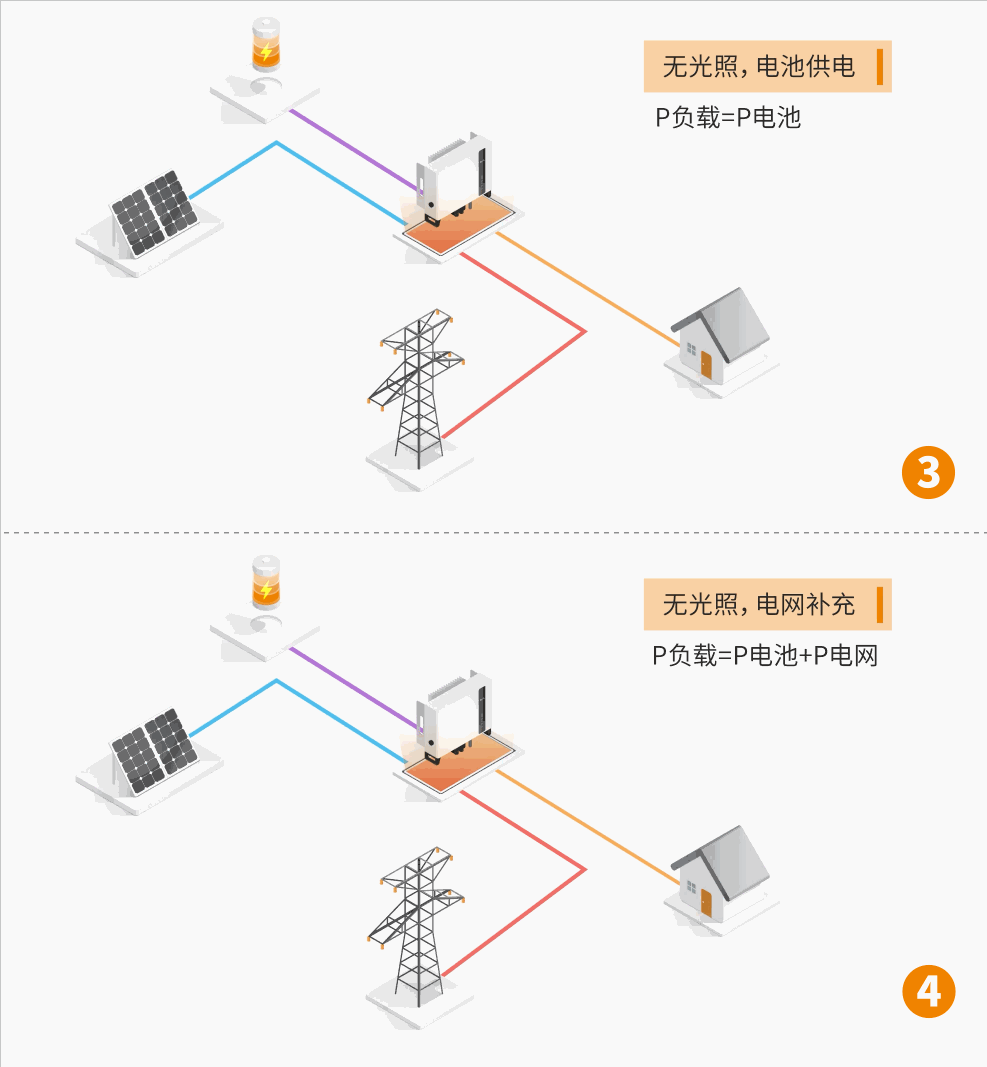

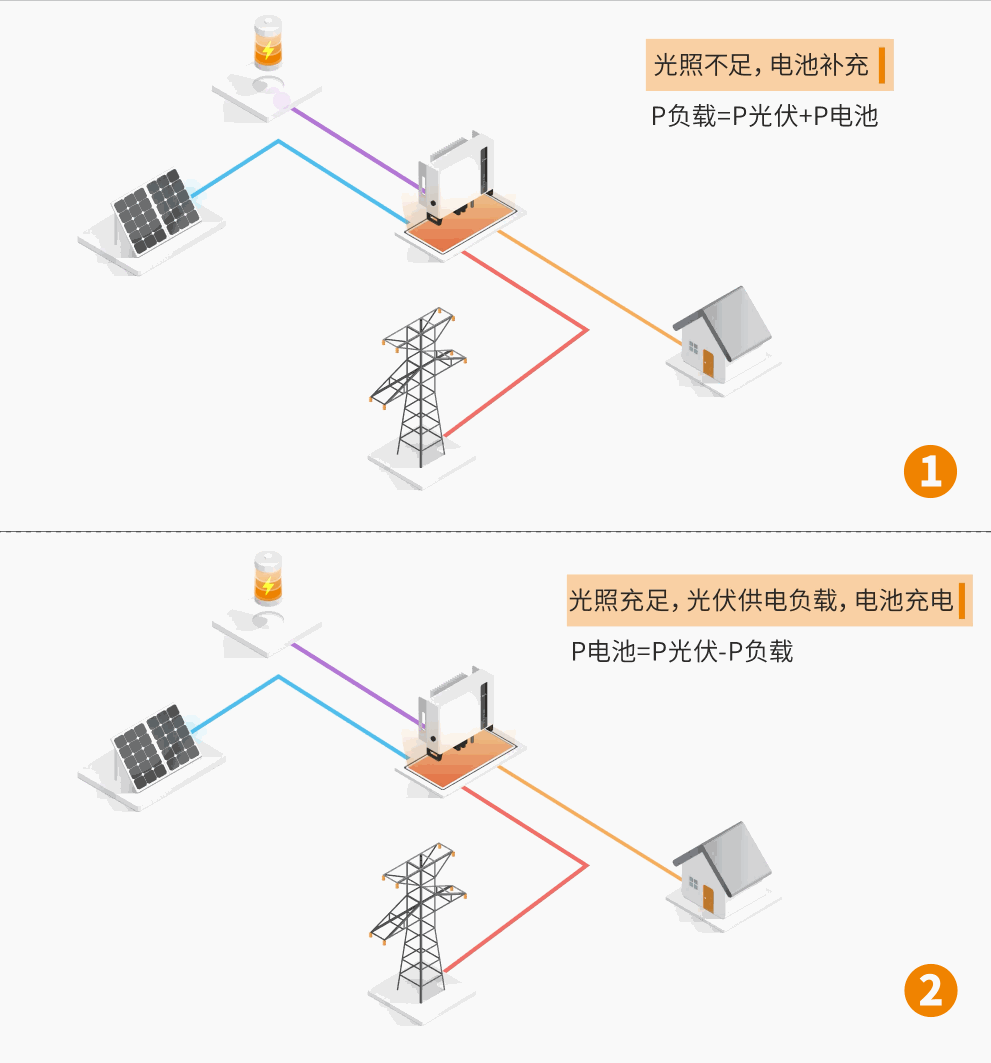

光伏儲能系統可將光伏電力優先供給負載使用，多余的電力存儲在電池中，以便光伏發電不足或夜間時，電池放電為負載供能，以提高光伏系統的自發自用率，實現能源自給自足率，節省電費支出。其工作邏輯如下：

03 利用分時電價削減電費開支

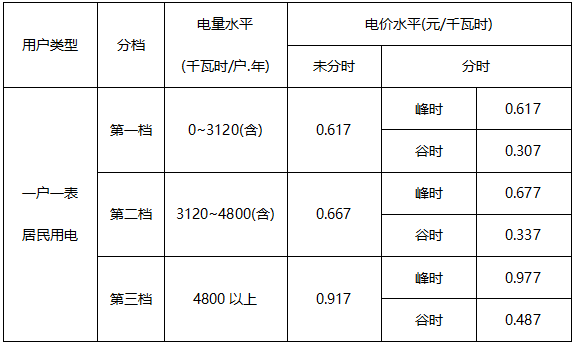

以上海為例，居民電費實行分時電價：

根據上海峰谷時段（峰時段6:00~22:00，谷時段22:00~次日6:00），電價顯示，谷時電價比峰時電價便宜近50%，若用戶引入光儲系統，利用光伏電力和峰谷時移的方式，可有效降低電費開支。

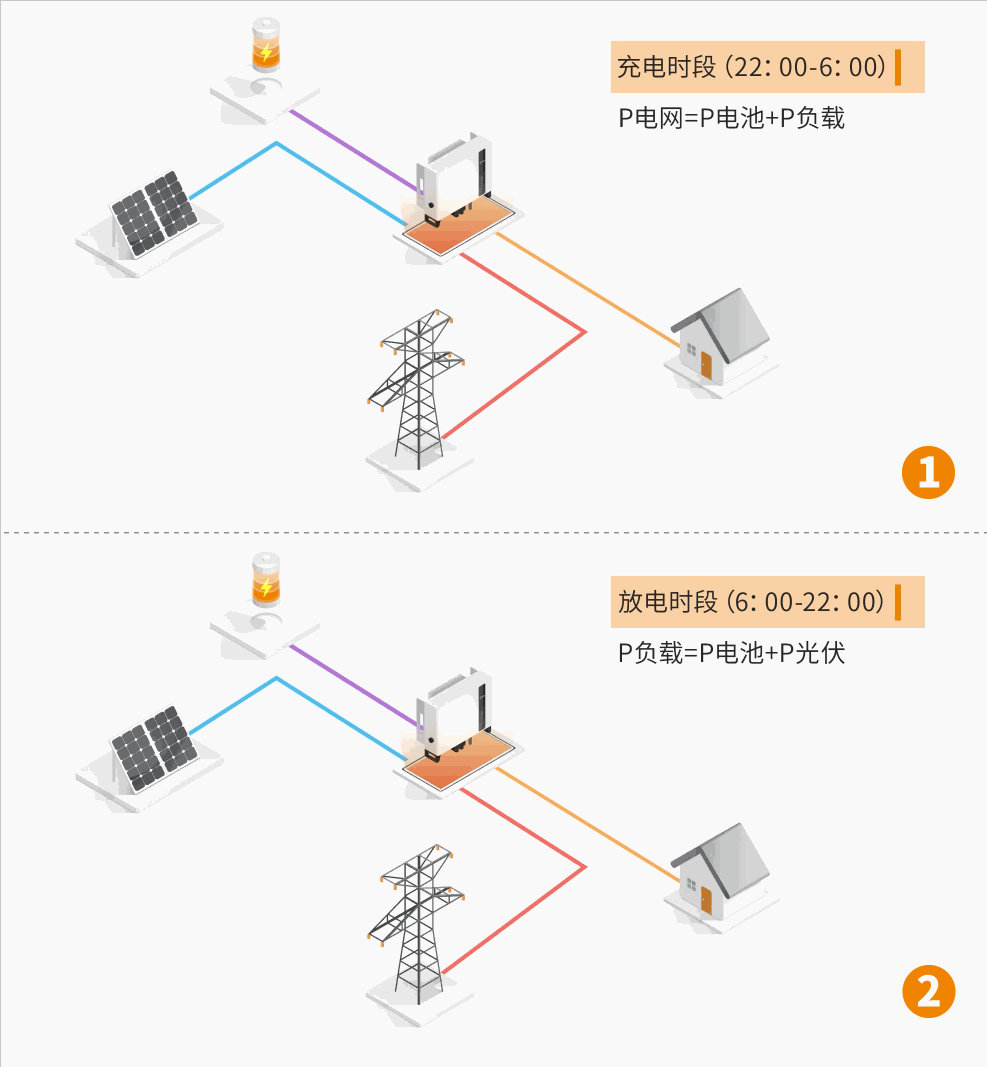

逆變器設置為定時充電模式：即22:00-06:00為充電時間段；6:00-22:00為放電時間段，光伏充足時段，電池充電優先；系統可根據電網的高峰和低谷來控制對電池的充放電時間，來提升收益。工作邏輯如下：

結語

光伏+儲能系統有諸多優勢，如提升供電可靠性、提升自發自用率、優化電費開支等。從全球來看，各國家和地區因能源危機、電費高漲以及電網薄弱等因素，戶用光儲發展將成為常態。對于國內市場，隨著光伏裝機容量和消納矛盾加深、新能源汽車、充電樁等設備滲透率增加，以及家庭用電量增加，光儲系統將逐漸成為發展趨勢，更多的家庭會通過解析當地電費構成，考慮光伏引入儲能并綜合階梯電價、峰谷電價狀況，有效削減電費，將電費支出最小化。
