原標題：核磁共振儀線圈測試應用——陜西環動聯科

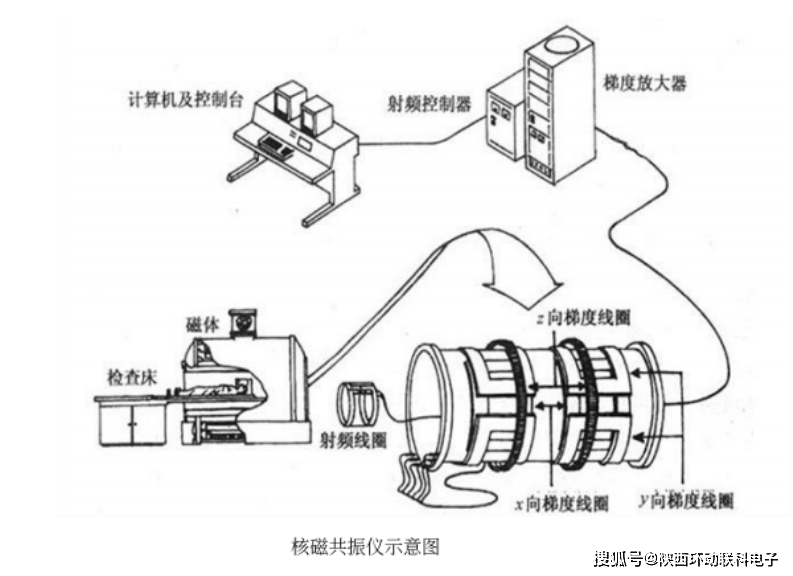

導讀：核磁共振(MRI)，又叫核磁共振成像技術，基本原理是將人體置于特殊的磁場中，用無線電射頻脈沖激發人體內氫原子核，引起氫原子核共振，并吸收能量。在停止射頻脈沖后，氫原子核按特定頻率發出射電信號，并將吸收的能量釋放出來，被體外的接受器收錄，經電子計算機處理獲得圖像，以供醫生參考。

核磁共振成像技術的最大優點是能夠在對身體沒有損害的前提下，快速地獲得患者身體內部結構的高精確度立體圖像。利用這種技術可以為患者需要手術的部位準確定位，了解患處病情，特別是腦手術離不開這種定位手段。

ITECH某醫療設備制造商客戶在生產核磁共振儀時遇到了測試方面的難題。核磁共振儀上的線圈需要通電來產生非常高的磁場，他們希望先給線圈進行短時間的升壓直至電流上升到要求的指標，再輸出負電壓使電流下降為 0A。并要求測試設備具備良好的可操作性。

但如果直接將直流電源反接到線圈上來實現負電壓輸出，必然會存在切換時間，無法保證過零點波形的平滑連續。

ITECH向用戶推薦了使用兩臺雙向直流電源的測試方案。

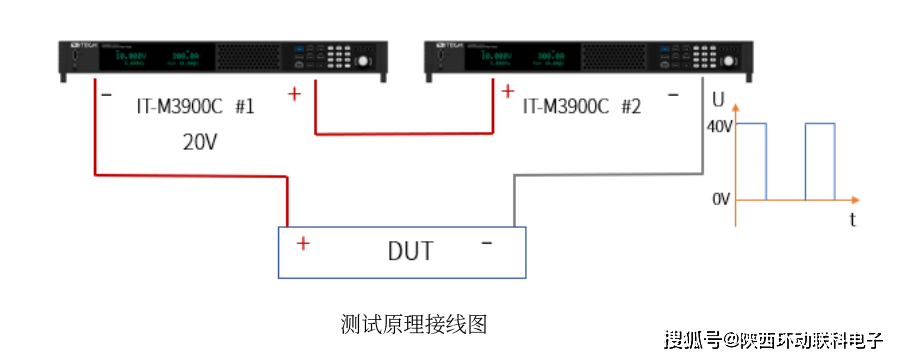

兩臺電源的正極和正極連接，負極分別接 DUT 的正極和負極。

其中#1輸出恒定的20V，#2 電源通過list 編輯OV和40V的1Hz的電壓波形。

當#2處于0V 時，加載在DUT 兩端的電壓為-20V;當#2輸出40V時，則加載在DUT 兩端的電壓為+20V，這樣就實現了待測物兩端的連續的正負電壓切換。

這種接法下一臺電源作為主輸出時，另外一臺相當于載接受電流的倒灌，因此需選擇雙向電源。

用戶選擇雙向直流電源IT-M3900C 完成這項測試，日常還能將其作為兩臺獨立的實驗室電源使用，感到非常滿意。以下為測試原理接線圖。

IT-M3900C 是一款回饋式的雙向可編程直流電源，集雙向電源和回饋式負載功能特性于一體，并將吸收的能量清潔的返回至電網，高效的能量回饋效率節省了電能消耗和散熱成本，同時不干擾電網運行。IT-M3900C 可以做到雙向電流無縫切換，實現高速的源和載電流模式轉換，有效避免電壓或電流過沖。對比傳統的電源和負載測試方案，不但節省了購機成本，同時也節省了空間，大大簡化了機器的連接操作。

IT-M3900B/C/D 系列電源包含源載系統、雙向源、直流源等多種型號，延續了 M系列的高功率密度設計，在1U 的體積內功率可達6kw，電壓覆蓋 10-1500V，通過光纖并機技術系列最大電流可達8000A。10V、32V 低壓大電流機型尤其適合線圈、開關、熔斷器等元件測試。全系列可以滿足高精自動 ATE測試的需求，同時也廣泛應用于汽車電子、新能源汽車、光伏儲能、智能化工業設備、電池模擬等多種行業。
