原標題：變比測試儀（0.2級）

中試控股技術研究院魯工為您講解：變比測試儀（0.2級）

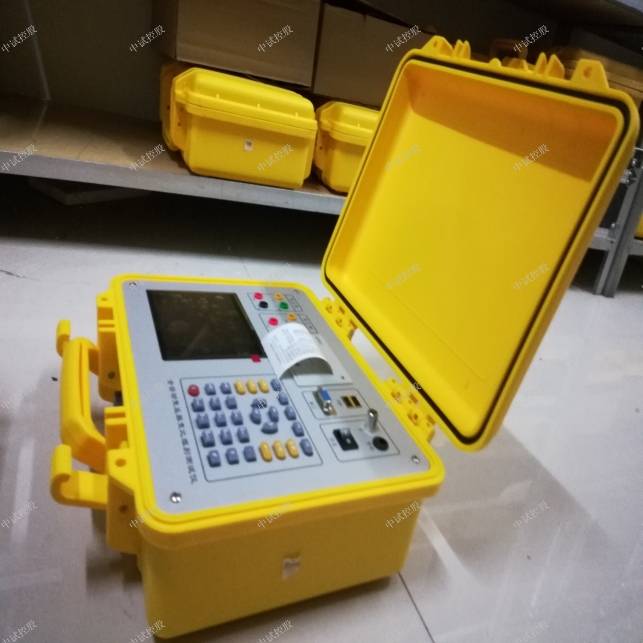

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

電池維護及充電

儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。

儀器須及時充電，避免電池深度放電影響電池壽命，

正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。

每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

產品參數

1、變比測量范圍：0.8~10000。

2、測量速度快：8秒完成三相測試。

3、測量精度: 高壓側電壓的測量精度0.05%

低壓側電壓的測量精度0.1%

變比測量精度 0.1%

4、攜帶方便、適合野外作業。

5、工作電源：AC220V ±10% DC12.6V

6、重量：3Kg

注意事項

1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。

2．測量接線一定要嚴格按說明書操作，否則后果自負。

3．測試之前一定要認真檢查設置的參數是否正確。

4．充電時最好使用有地線的電源插座。

5．不能在過量限的情況下工作。

6．嚴禁高低壓接反。

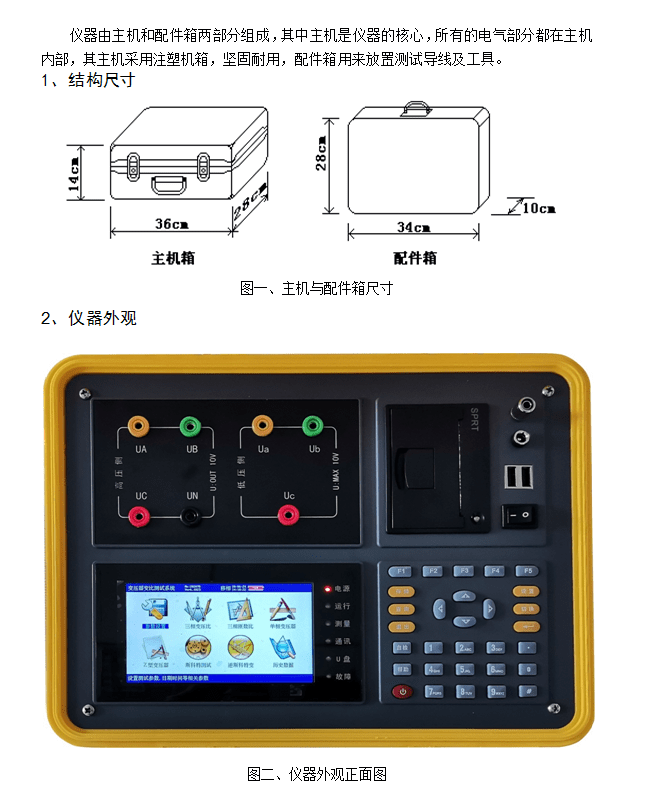

變壓器變比測試儀相關面板圖如下：

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

◆變壓器全自動變比組別測試儀產品用途

1、量程：0.9～10000

2、準確度：0.1%±2字(500以下)

0.2%±2字(500~3000)

0.5%±2字(3000以上)

3、分辨率：0.0001

4、輸出電壓：160V、10V換檔

5、工作電源：AC220V±10% 50Hz

6、使用溫度：-20℃～40℃

7、相對濕度：≤85%，不結露

變壓器直流電阻及變比綜合測試儀核心參數

◆

變壓器直流電阻及變比綜合測試儀

概述

目前變壓器直流電阻測試及變壓器變比組別測試是變壓器停電檢修的必測項目，要完成上述檢測就需要分

別配置變壓器直流電阻測試儀及變壓器變比組別測試儀，但上述兩種儀器生產廠家較多，且功能操作及配

線都不相同，而且每次試驗時都需要攜帶兩種儀器，由于兩種儀器的功能不同，還需要進行兩次測試準備

工作及兩次接線拆線，這樣一來導致工作效率大大降低。變壓器直流電阻變比測試儀解決了上述問題，一

臺儀器可進行兩項測試：直阻測試和變比測試。屏幕采用大屏幕高分辨率液晶顯示屏，方便現場使用，具

有中文菜單提示功能，操作簡便直觀，一次完成三相直阻測試、三相變比測試，測試速度快，準確度高。

◆變壓器直流電阻及變比綜合測試儀性能特點

1 直阻變比測試功能：同時具有直阻測試和變比組別測試功能，一次接線，完成兩種測試，簡單方便。

2 變比測試：具有全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快

、精度高。

3 變比測試：三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。

4 變比測試：具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

5 變比測試：CT變比極性測試功能。

6 變比測試：單相測試時具有角差測試功能。

7 變比測試：分接檔位zui高可測試到197檔。

8 變比測試：測試量程寬，zui高可達10000。

9 變比測試：高低壓反接保護功能。

10 變比測試：輸出短路保護功能。

11直阻測試：對于星型接法且具有中性點引出線的繞組測試，儀器可以采取三相同時測量的方式測試A0、返回搜狐，查看更多
