原標題：接地變變比組別測量儀

中試控股技術研究院魯工為您講解：接地變變比組別測量儀

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

產品簡介

ZSBC-VI變壓器變比測試儀（內置充電電池）用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗。

根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

參數

1、變比測量范圍：0.8~10000。

2、測量速度快：8秒完成三相測試。

3、測量精度: 高壓側電壓的測量精度0.05%

低壓側電壓的測量精度0.1%

變比測量精度 0.1%

4、攜帶方便、適合野外作業。

5、工作電源：AC220V ±10% DC12.6V

6、重量：3Kg

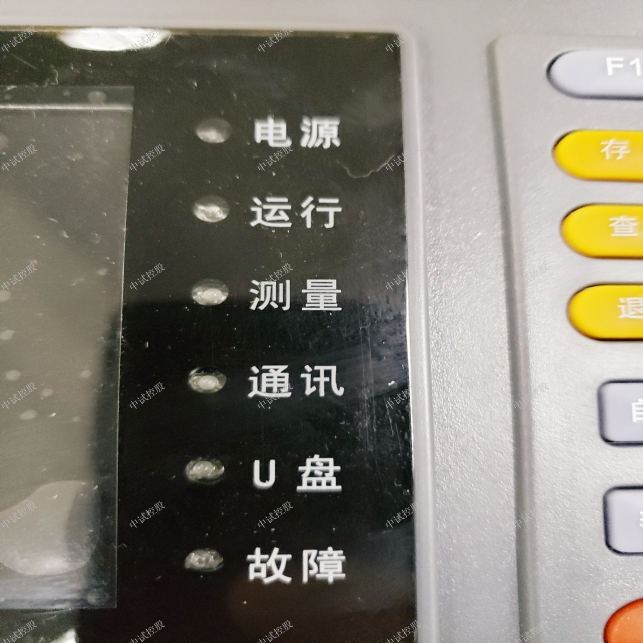

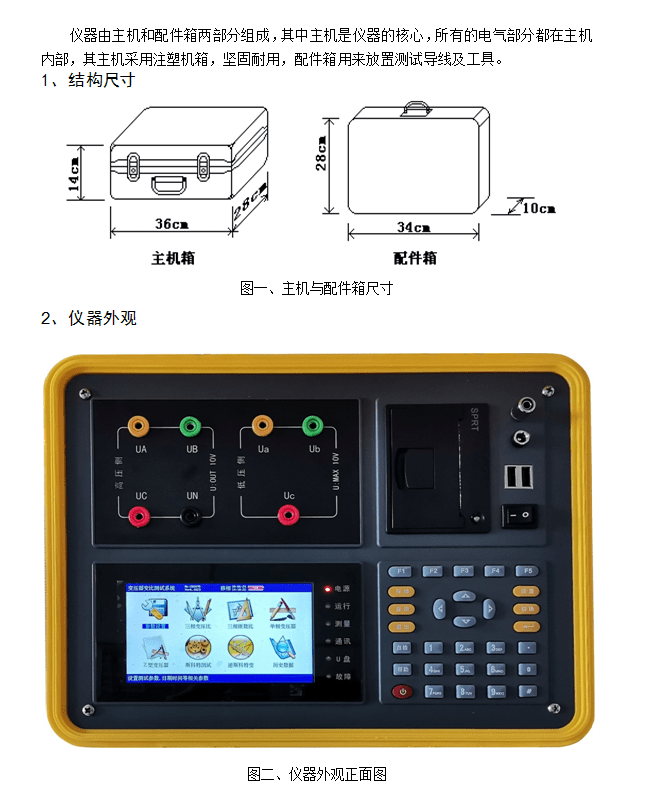

變壓器變比測試儀相關面板圖如下：

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

=

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

=

6.儀器工作時，如果出現液晶顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠，請按復位鍵，或者關掉電源，再重新操作。

7.如果顯示器沒有字符顯示，或顏色很淡，請調節亮度電位器至合適位置。

8.在陰暗地方工作，可以打開背光，為減小顯示器功耗，背光不是很亮。

9.儀器應存放在干燥通風處。

10.液晶屏工作時不易長時間在陽光下;易影響使用壽命。

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國網的預防性試驗規程，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的值。本變壓器變比測試儀克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次完成三相變比測試，測試速度快，準確度高。

2 性能特點

2.1 全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。

2.2 三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。

2.3 具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

2.4 CT變比極性測試功能。

2.5 單相測試時具有角差測試功能。

2.6 分接檔位高可測試到197檔。

2.7 測試量程寬，高可達10000。

2.8 高低壓反接保護功能。

2.9 輸出短路保護功能。

2.10不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據500條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。

2.11 熱敏打印機打印功能，快速、無聲。

2.12 體積小、重量輕，方便攜帶使用。

3 技術指標

3.1 量程：0.9～10000

3.2 準確度：±(讀數×0.1%+2字)(小于等于1000)

±(讀數×0.2%+2字)(大于1000小于等于3000)

±(讀數×0.3%+2字)(大于3000)返回搜狐，查看更多
