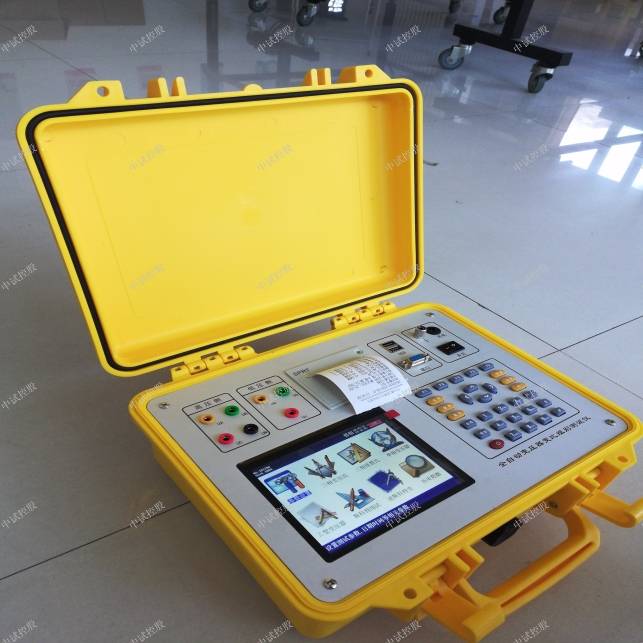

ZSBC-VI 變壓器變比測試儀

參考標準：DL/T963-2005

簡易讀懂：變壓器變比測試儀可以做什么?

變壓器變比測試儀：用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗；完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測；測試主變并列運行狀態的變比測試儀。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

我公司自主開發、研制生產的多功能臺式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；

能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

ZSBC-VI 變壓器變比測試儀技術指標

1、變比測量范圍：0.9~10000

2、測量速度：20秒內完成三相測試

3、測量精度: 高壓側電壓的測量精度0.05%

低壓側電壓的測量精度0.1%

變比分辨率：0.0001

變比測量精度 0.1%（0.9－200）

0.2%（200－2000）

0.3%（2000－10000）

根據要求可訂制全量程0.1級的設備

4、攜帶方便、適合野外作業

5、外形尺寸：320×240×130

6、重量：2.6Kg

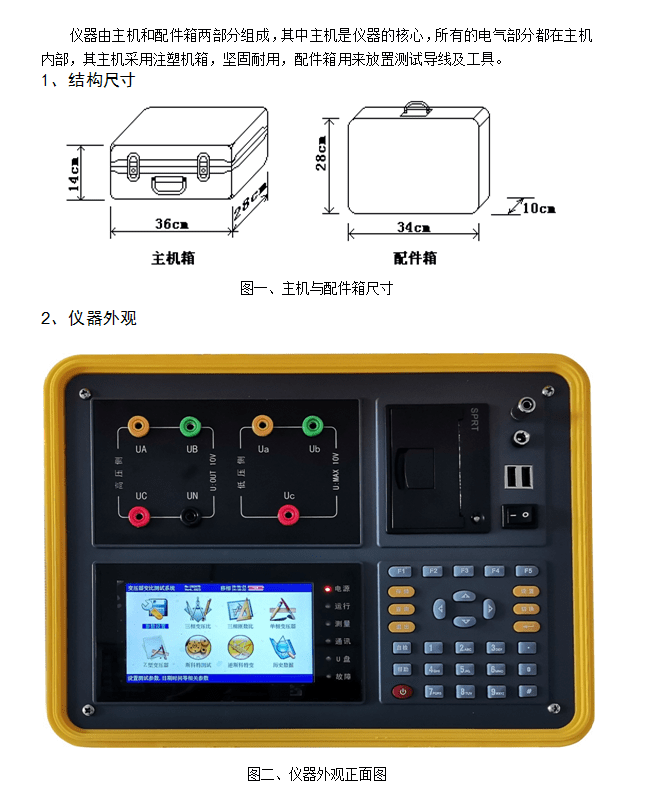

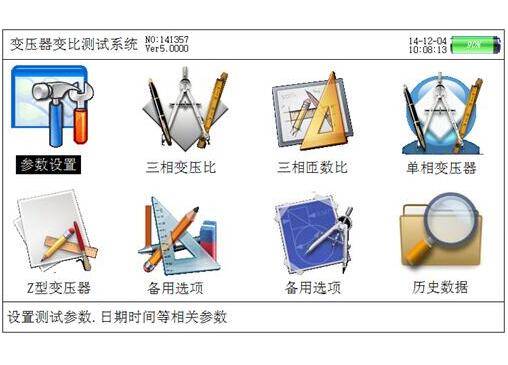

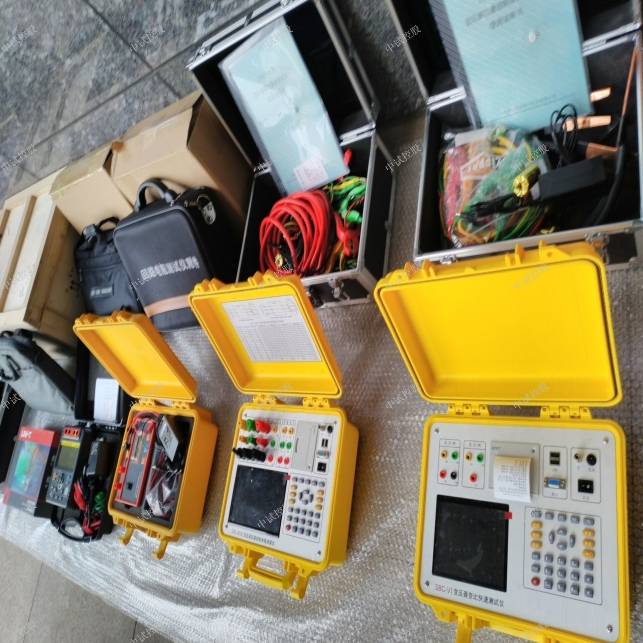

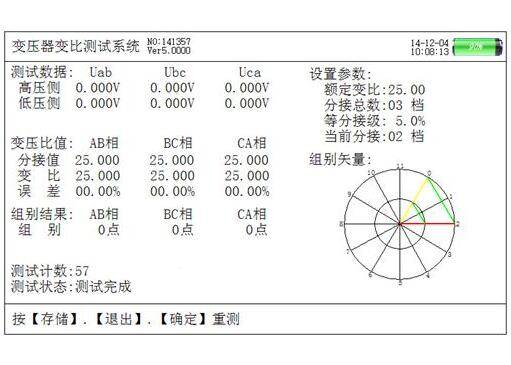

變壓器變比測試儀相關面板圖如下：

根據IEC及國家有關標準規定：在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障

變壓器變比測試儀：根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

中試控股變壓器變比測試儀可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角。

中試控股踐行“精細制造，深耕技術”產出變壓器變比測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

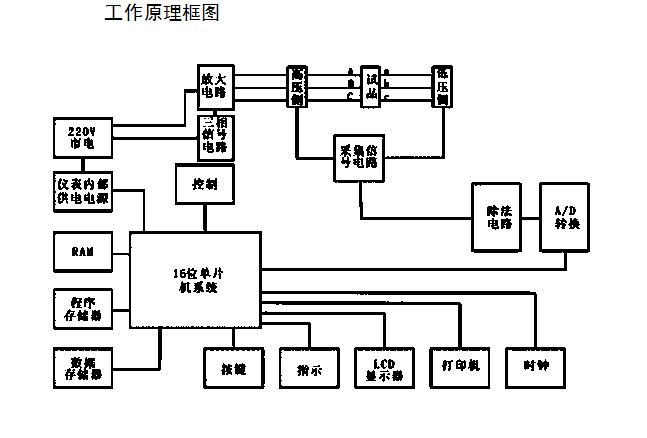

原邊電壓

上式中可以看出，合成磁通Φ應基本保持不變。因此，隨著I2出現，原邊繞組中通過的電流I1將增加，這樣才能使得原繞組中的磁通以免體校副繞組的磁通，另一面維持鐵芯中的合成磁通保持不變。由此可知，變壓器原邊電流I1的大小是由副邊電流I2的大小來決定的。

從能量觀點來看，變壓器原邊線圈從電源吸取的功率P1應等于副邊線圈的輸出功率P2（忽略變壓器的線圈電阻和磁通的傳遞損耗），即：

P1=P2 或 I1U1=I2U2

所以變壓比：

變壓器變壓比

由此可見，變壓器原邊、副邊的電流比與他們的匝數比或電壓比成反比。例如一臺變壓器的匝數N1＜N2，是升壓變壓器，則電流I1＞I2；如果繞組匝數N1＞N2為降壓變壓器，則電流I2＞I1。也就是說，電壓高的一邊電流小，而電壓低的一邊電流大。

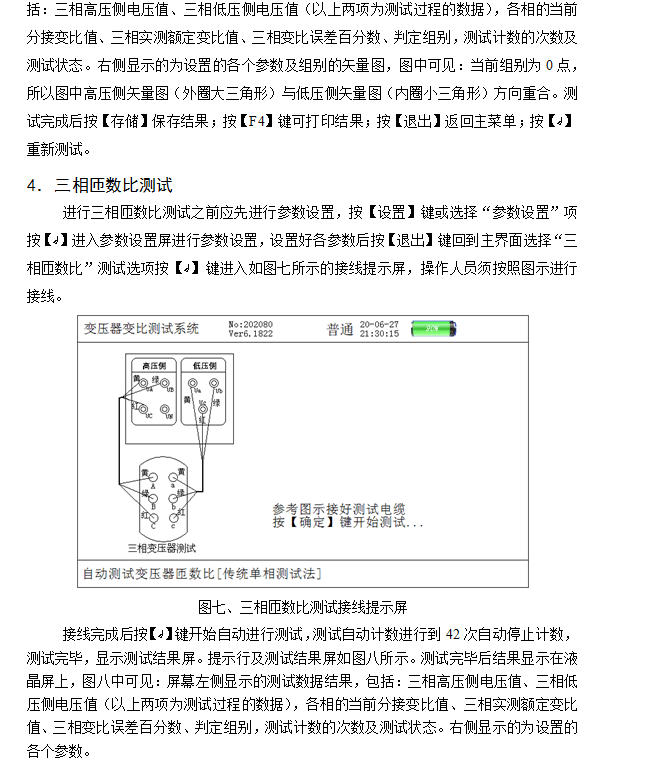

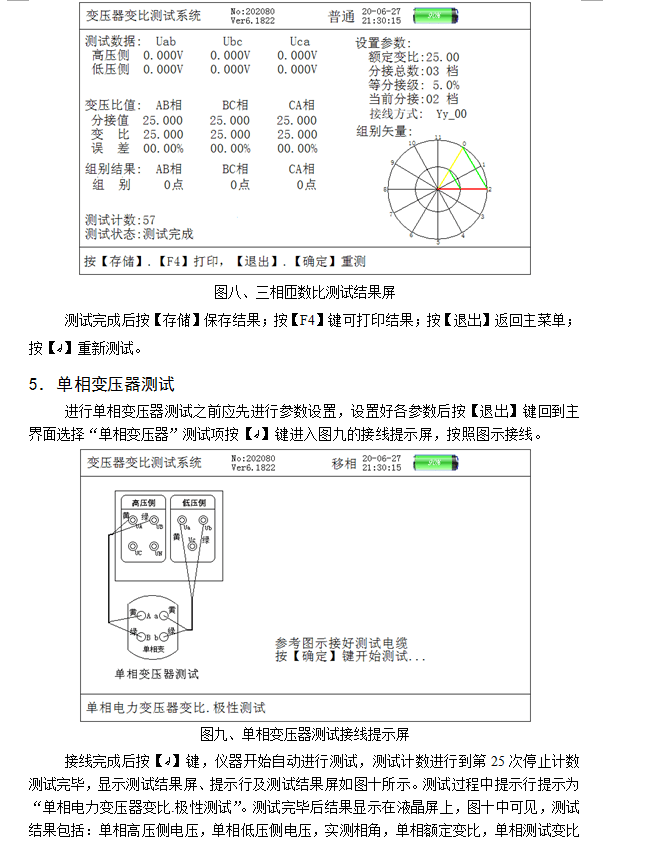

圖11，CT變比極性接線圖

圖12，CT變比極性測試界面 圖13 ， CT變比極性測試結果界面

穿心式電流互感器其本身結構不設一次繞組，載流(負荷電流)導線由L1至L2穿過由硅鋼片搟卷制成的圓形(或其他形狀)鐵心起一次繞組作用。二次繞組直接均勻地纏繞在圓形鐵心上，與儀表、繼電器、變送器等電流線圈的二次負荷串聯形成閉合回路。

由于穿心式電流互感器不設一次繞組，其變比根據一次繞組穿過互感器鐵心中的匝數確定，穿心匝數越多，變比越小;反之，穿心匝數越少，變比越大，額定電流比：式中I1——穿心一匝時一次額定電流; n——穿心匝數。

名稱

變壓器變比測試儀

量程

0.9～10000

準確度

± (讀數×0.1%+2字) (小于等于500)

± (讀數×0.2%+2字) (大于500小于等于3000)

± (讀數×0.3%+2字) (大于3000)

分辨率

0.9～9.9999（0.0001）

10～99.999（0.001）

100～999.99（0.01）

1000～9999.9（0.1）

10000及以上（1）

電源

AC 220V±10%, 50Hz

溫度

-10℃～50℃

濕度

＜90%，不結露

體積

260×200×160mm3

重量

3.5Kg

變壓器變比測試儀功能—— Features

1、全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。

2、三相變壓器、單相變壓器、PT、Z型變壓器變比、組別、極性測試功能。

3、變壓器變比測試儀具有盲測功能，即在不知道高、低壓聯結方式時進行變比、組別測試。

4、CT變比極性測試功能。

5、單相測試時具有角差測試功能。

6、分接檔位最高可測試到197檔。

7、變壓器變比測試儀測試量程寬，最高可達10000。

8、高低壓反接保護功能。

9、輸出短路保護功能。

10、不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲。

11、本機存儲可存儲測試數據500條，數據Word格式可轉存至U盤。

12、熱敏打印機打印功能，快速、無聲。

13、體積小、重量輕，方便攜帶使用。返回搜狐，查看更多
