前言

繼星辰GS600戶外電源之后，UGREEN綠聯最近又推出了星辰系列戶外電源第二款新品GS1200。相較前者，雖然采用系列相同的外觀布局設計，但接口數量有所增加，此外容量和功率有不小提升。

內置1024Wh汽車級磷酸鐵鋰電池以及逆變模塊，支持1200W輸出功率讓新品擁有更廣泛的應用場景。綠聯星辰GS600戶外電源此前已經拆解過，新品容量和功率有如此大變化，內部會是怎么個情況呢？下面一起來詳細了解。

綠聯星辰戶外電源GS1200開箱

綠聯星辰戶外電源GS1200包裝盒延續上一款的背景設計，正面印有綠聯品牌、移動儲能電源外觀、名稱、容量、功率以及相關賣點。

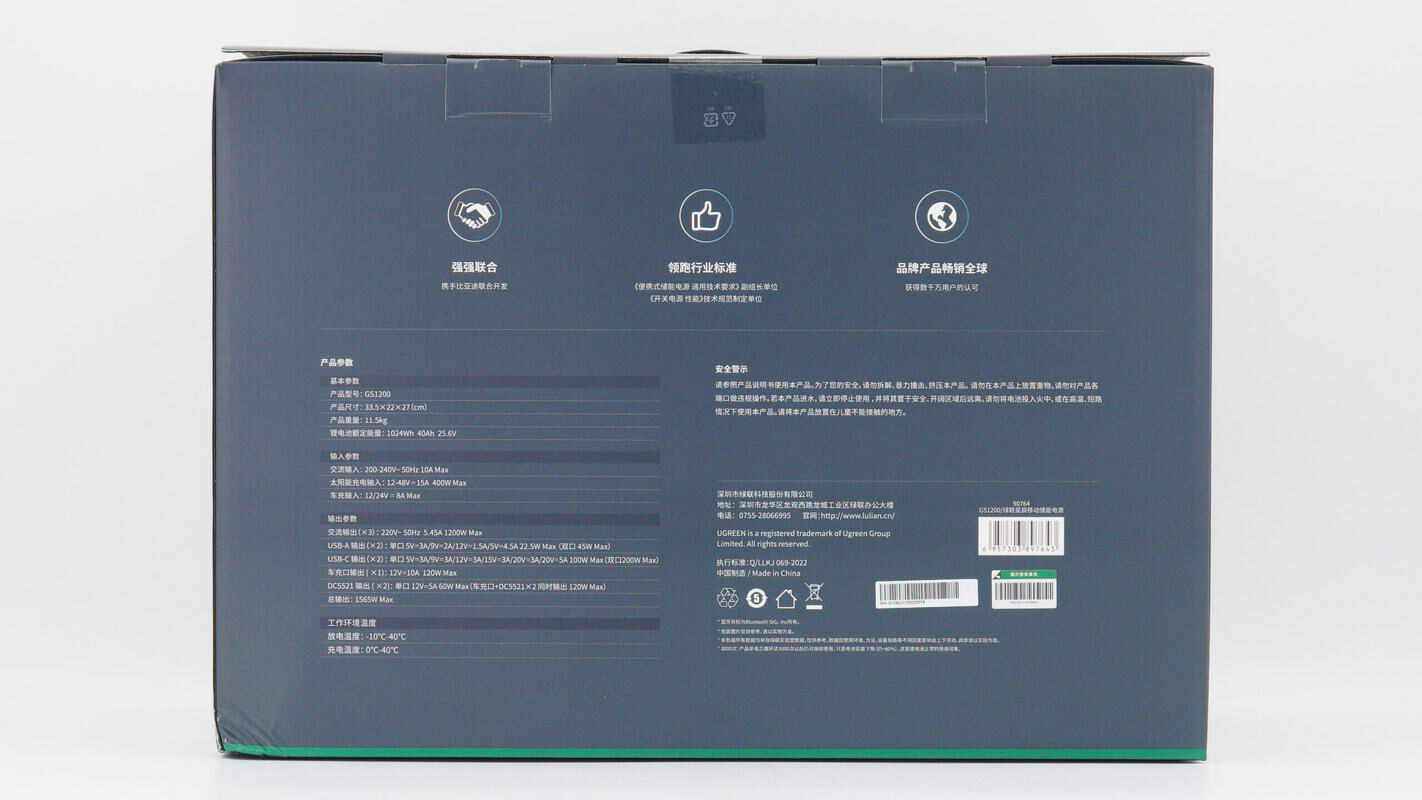

背面印有產品參數詳情。

包裝盒側面印有戶外電源適配的產品類型，涵蓋數碼產品、小家電、工具類設備，并標注了1024Wh電源容量。

另一側印有產品優勢，包括汽車級磷酸鐵鋰電芯、BMS智能電池管理系統、APP智能管理、支持汽車補電、0電量緊急使用、支持設備遠程升級。

打開包裝盒，可以看到戶外電源包裹的很嚴實，用泡沫填充嚴絲合縫。

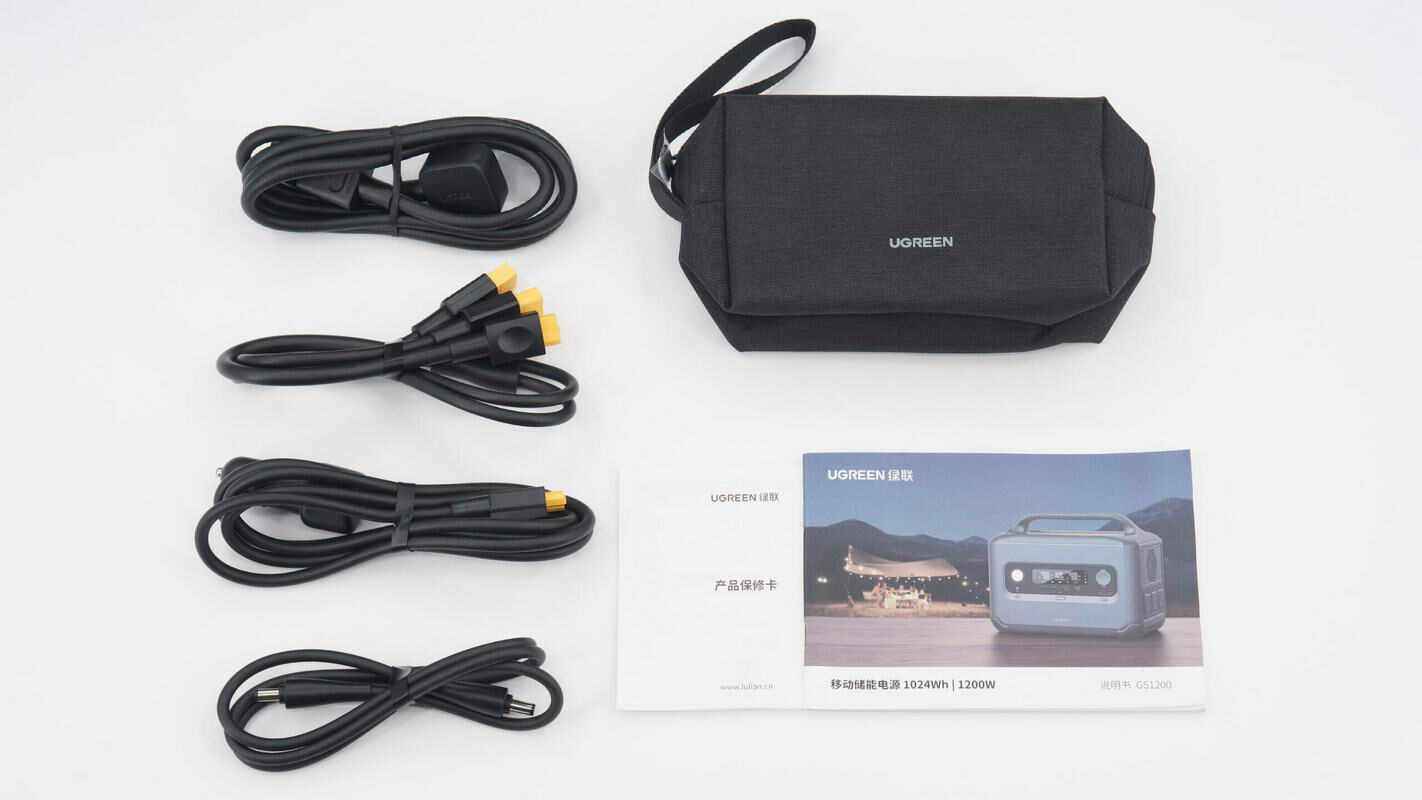

戶外電源配備四根線纜，分別是AC電源充電線、DC5521轉DC5525轉接線、太陽能板并聯轉接線、車載充電線、產品說明書、以及線纜收納包。

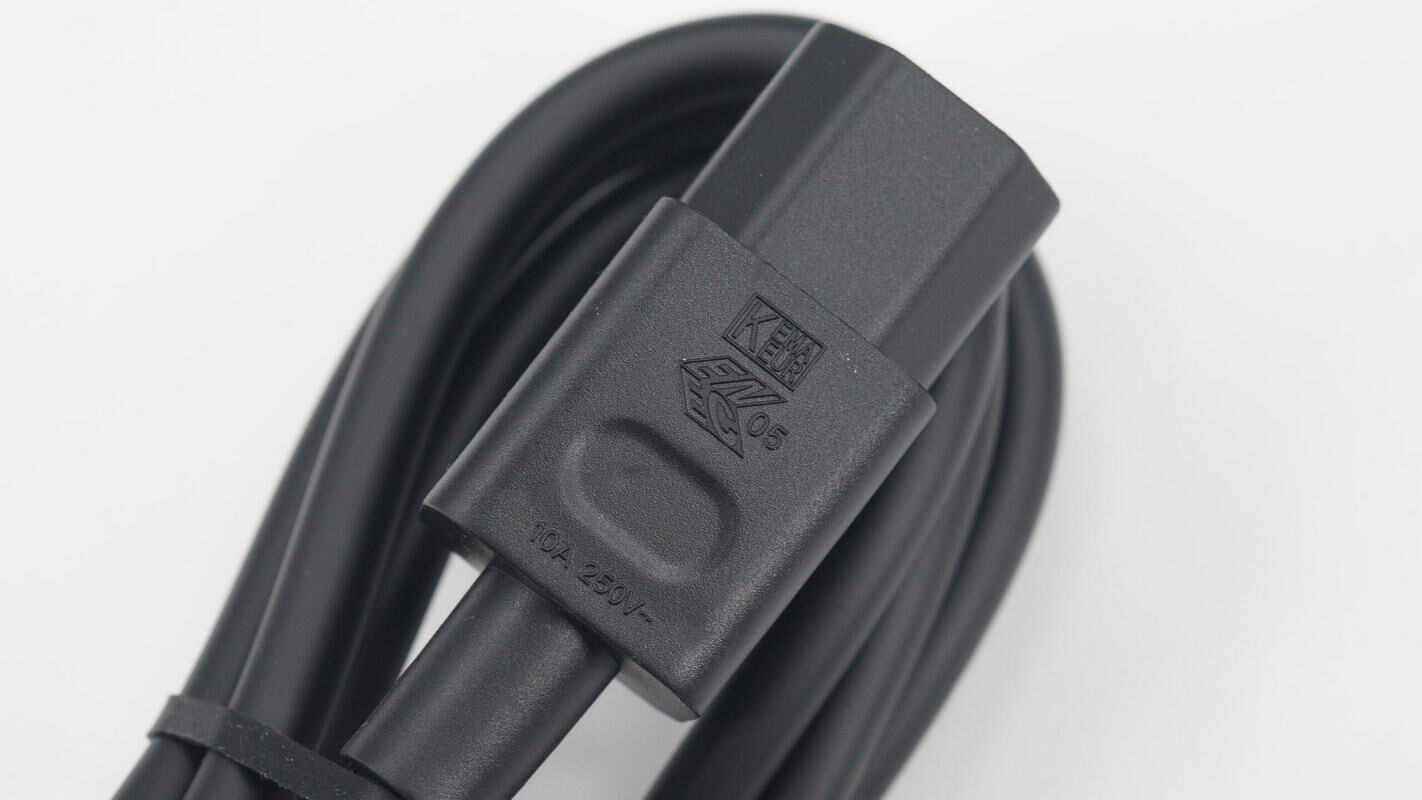

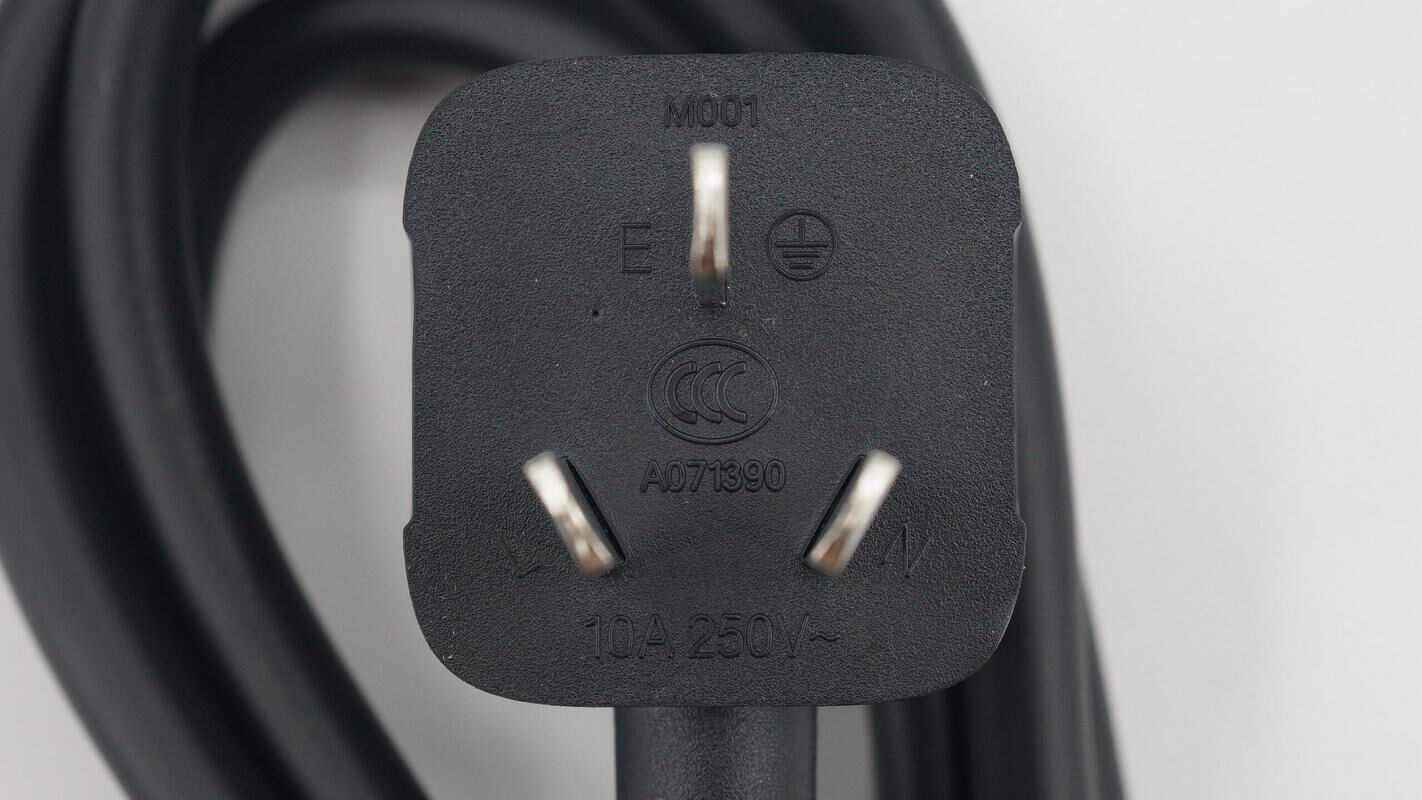

AC電源充電線輸入端三角插座特寫，10A 250V~規格，通過了CCC認證。

另一端是品字插頭。

太陽能板并聯轉接線特寫，插頭上設計有小凹面，方便插拔。

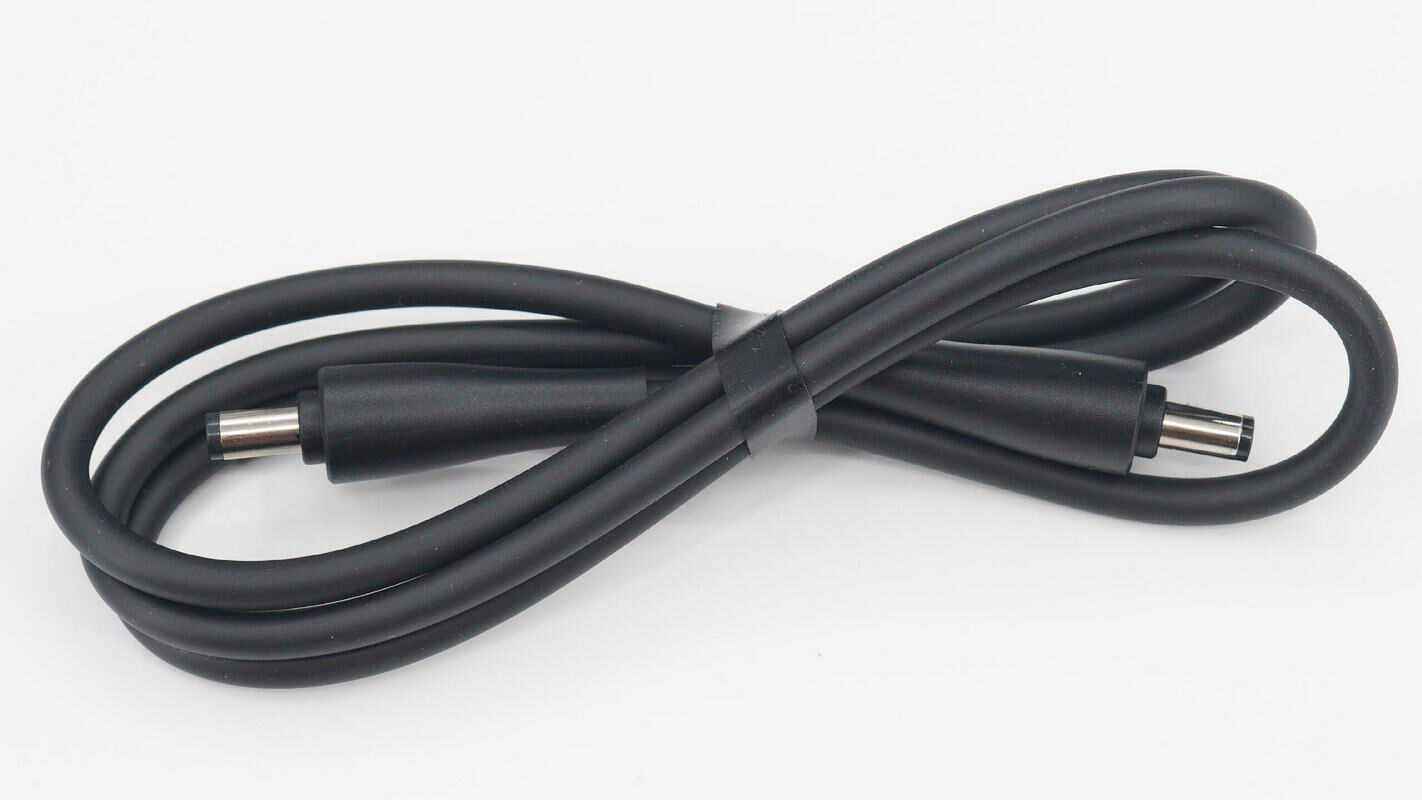

DC5521轉DC5525轉接線特寫。

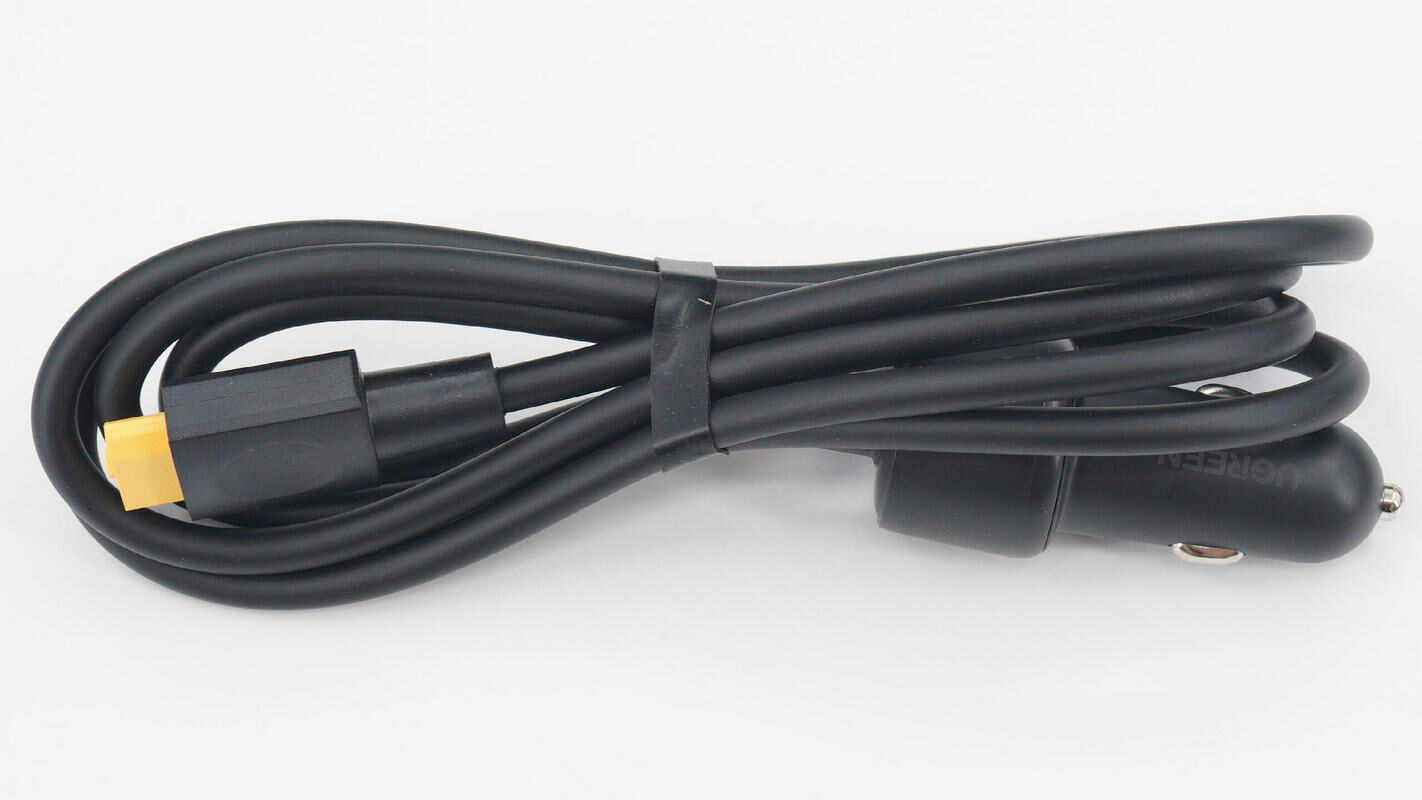

車載充電線特寫。

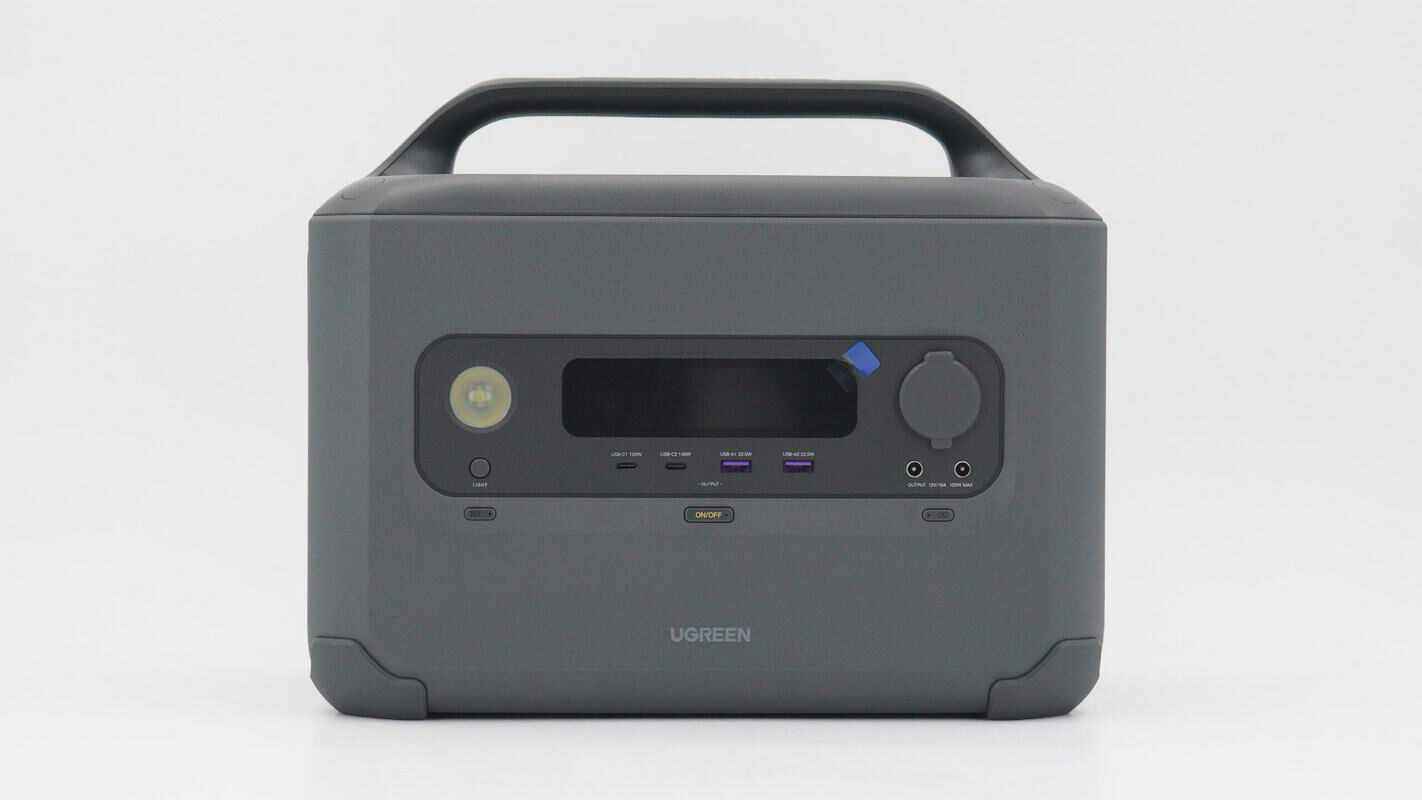

綠聯星辰戶外電源GS1200整體外觀無變化，并依舊采用深灰配色，外殼采用94V-0級防火阻燃PC+ABS材質外殼，耐磨耐高溫。

同時機身正面同樣配備LED燈、LCD顯示屏、2A2C 4個USB接口、點煙器以及兩個DC 5521輸出接口，并設有相應的loT鍵、模塊開關鍵等。

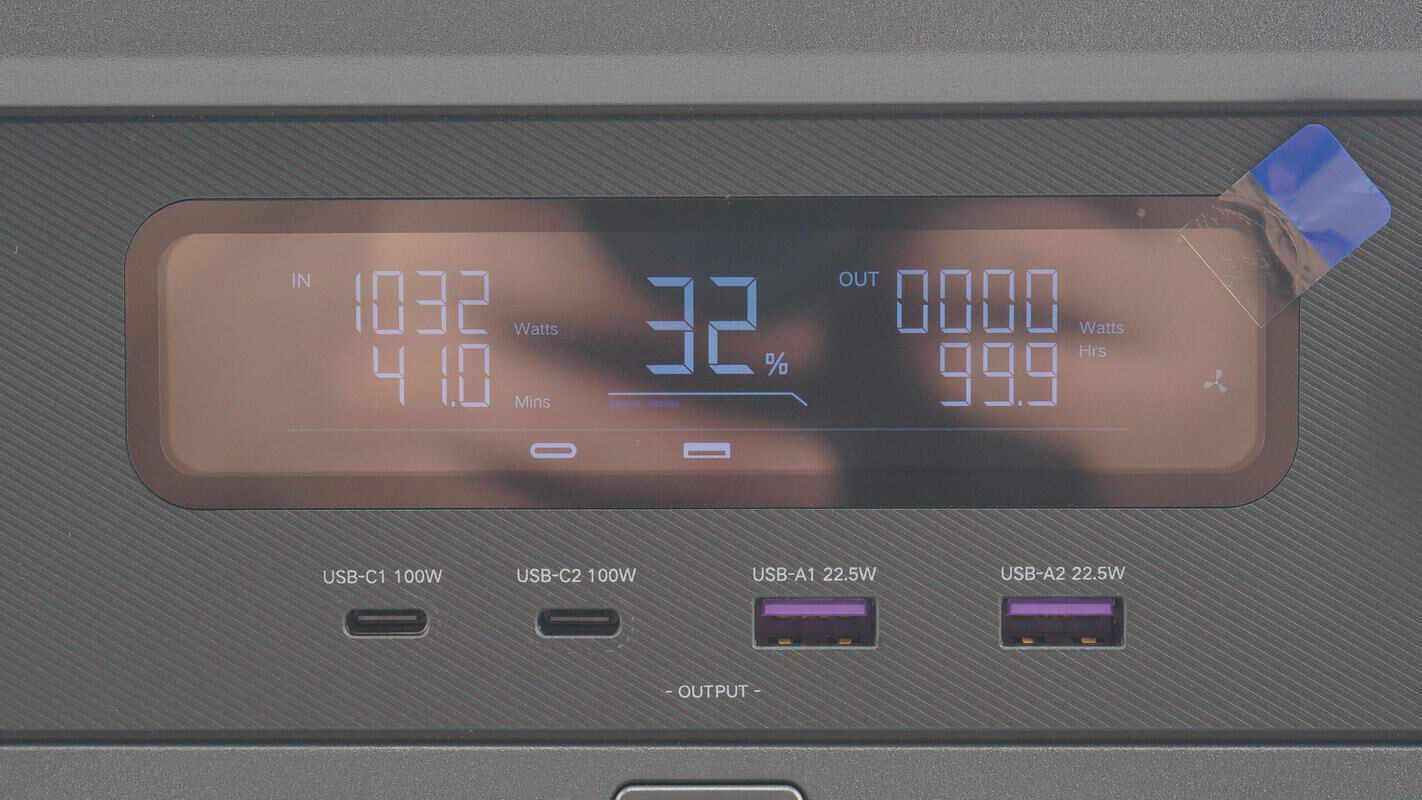

LCD顯示屏能夠實時顯示總輸入/輸出功率、充滿/使用剩余時間、剩余電量、各功能接口輸出情況、功能連接/運行狀態、過載警告等異常警報提示等，電源使用情況隨時掌握，用電更安全。

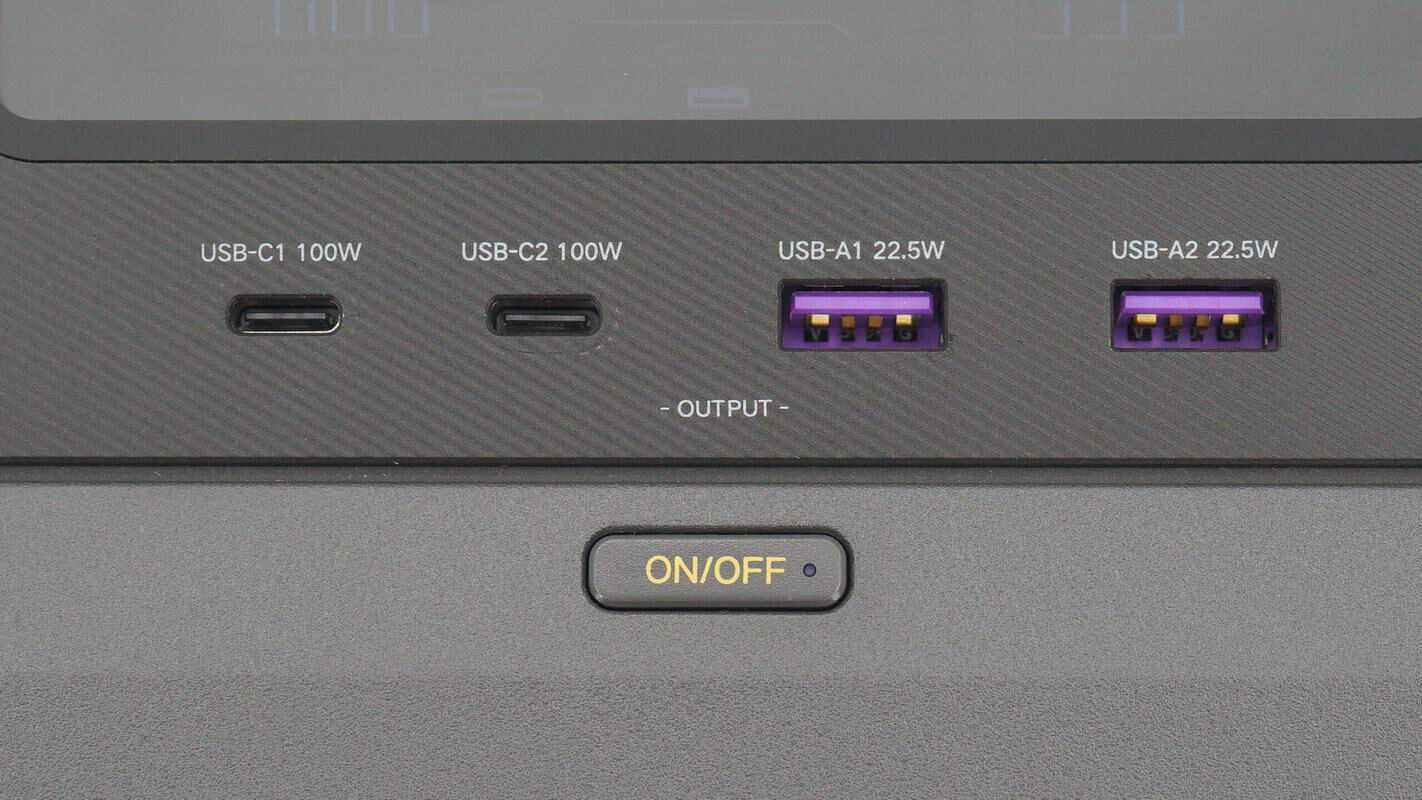

2個USB-A接口膠芯采用醒目紫色配色，能讓人第一時間聯想到華為超級快充，而接口實際也支持。

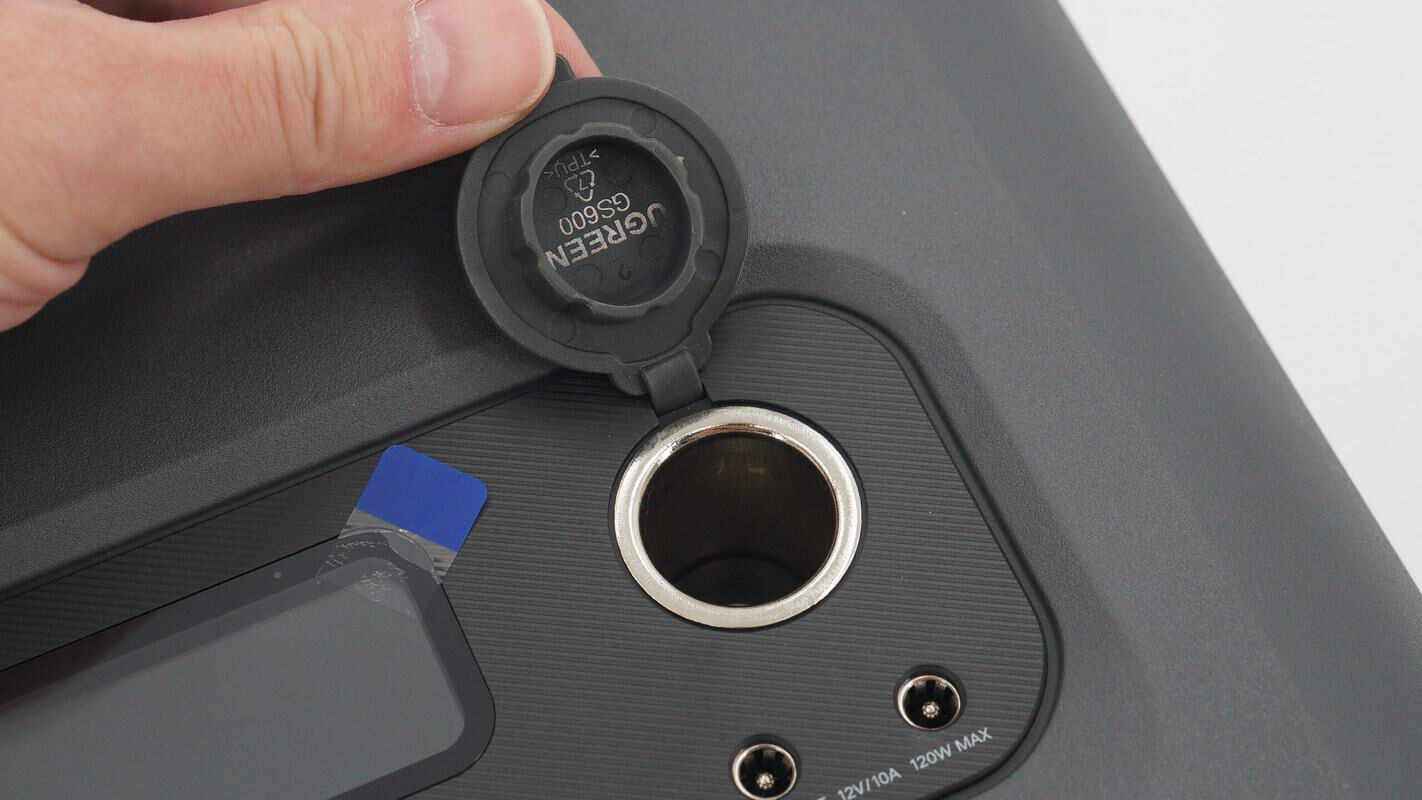

點煙器采用TPU材質帽蓋防潮防塵。

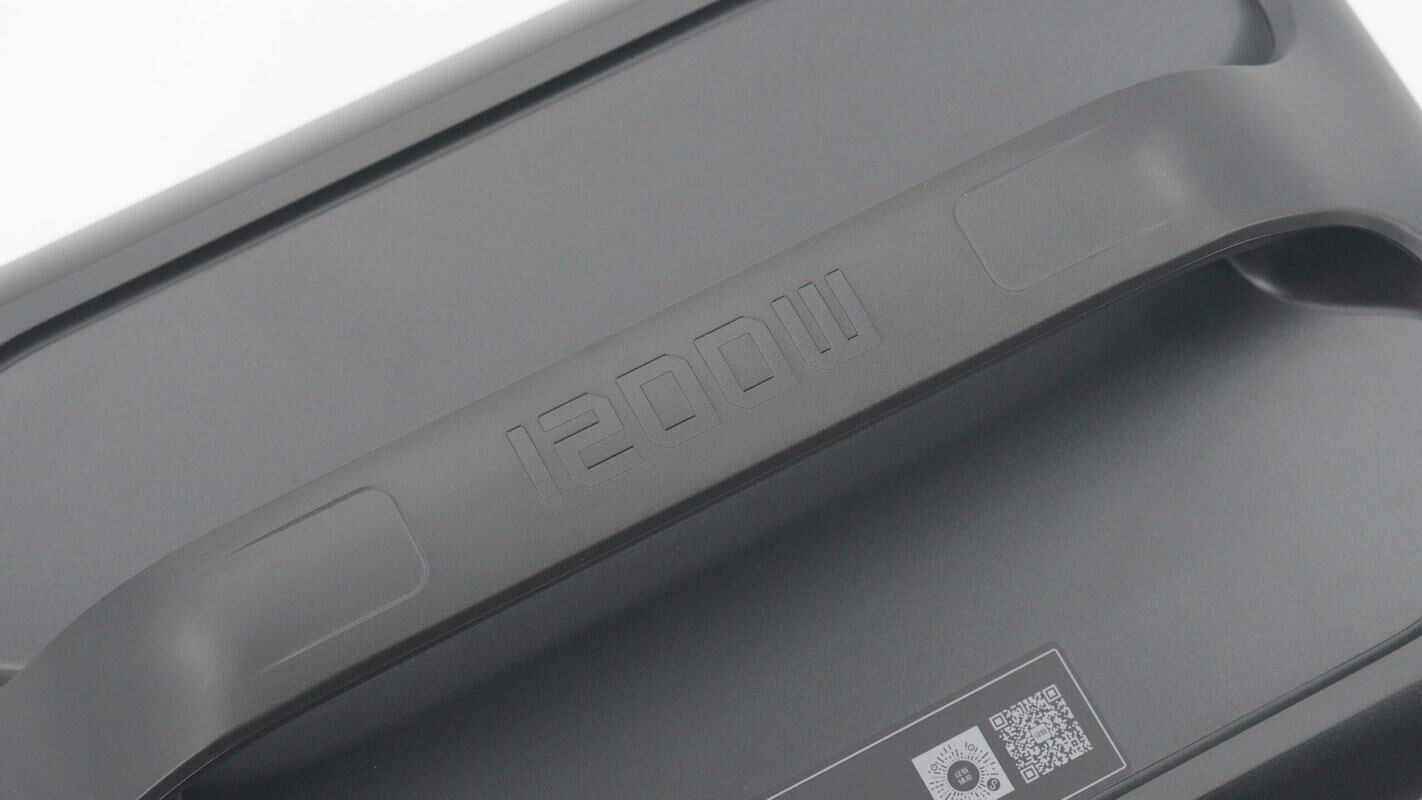

頂部一體式提手設計有1200W字樣，產品功率一目了然。

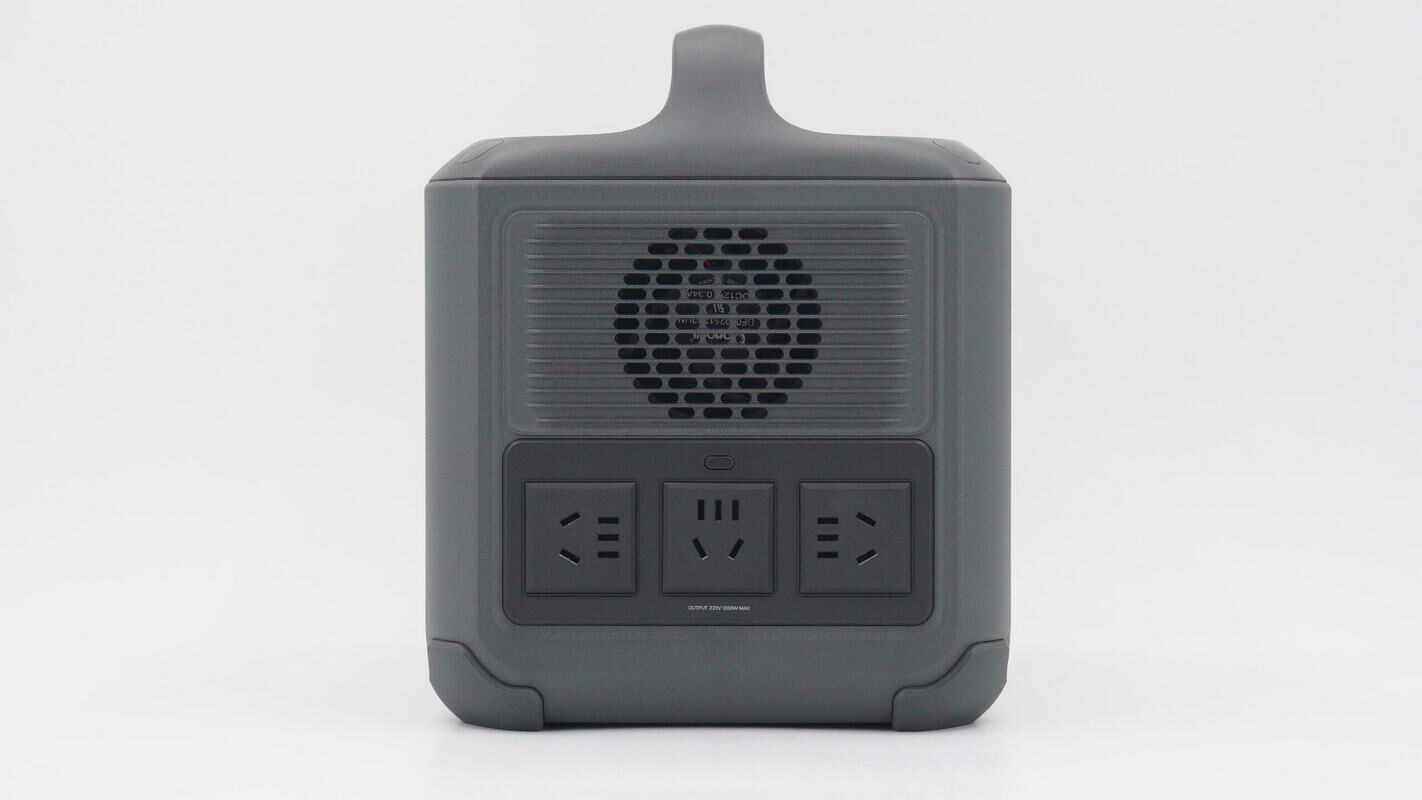

側面配置三組3+2 AC強電接口，并設有相應開關鍵，插口內置安全門防止異物進入，保證用電安全。上方設有散熱孔，隱約可見內部散熱風扇。

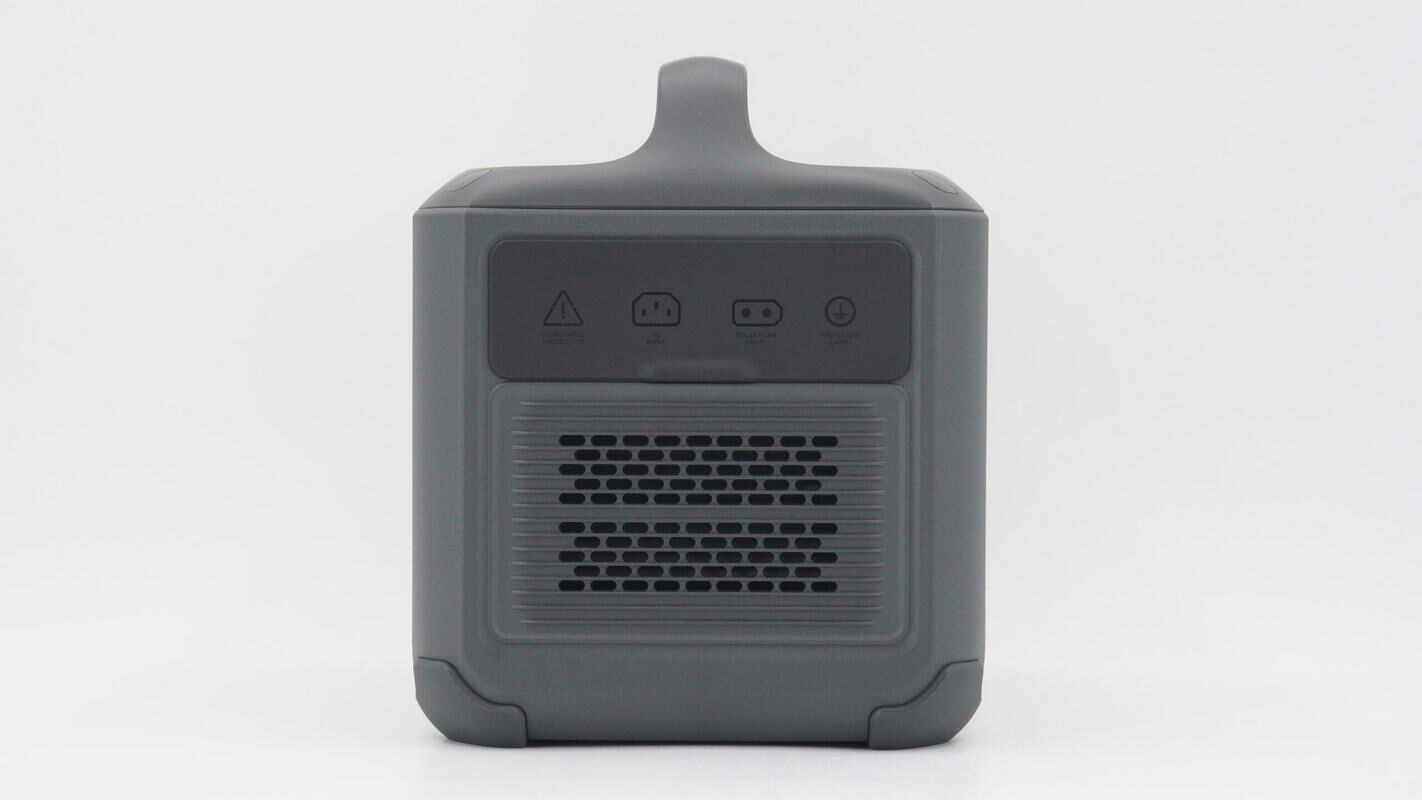

另一側外殼也設有通氣孔，上方功能接口區域設有防塵塑料蓋板，細節講究。

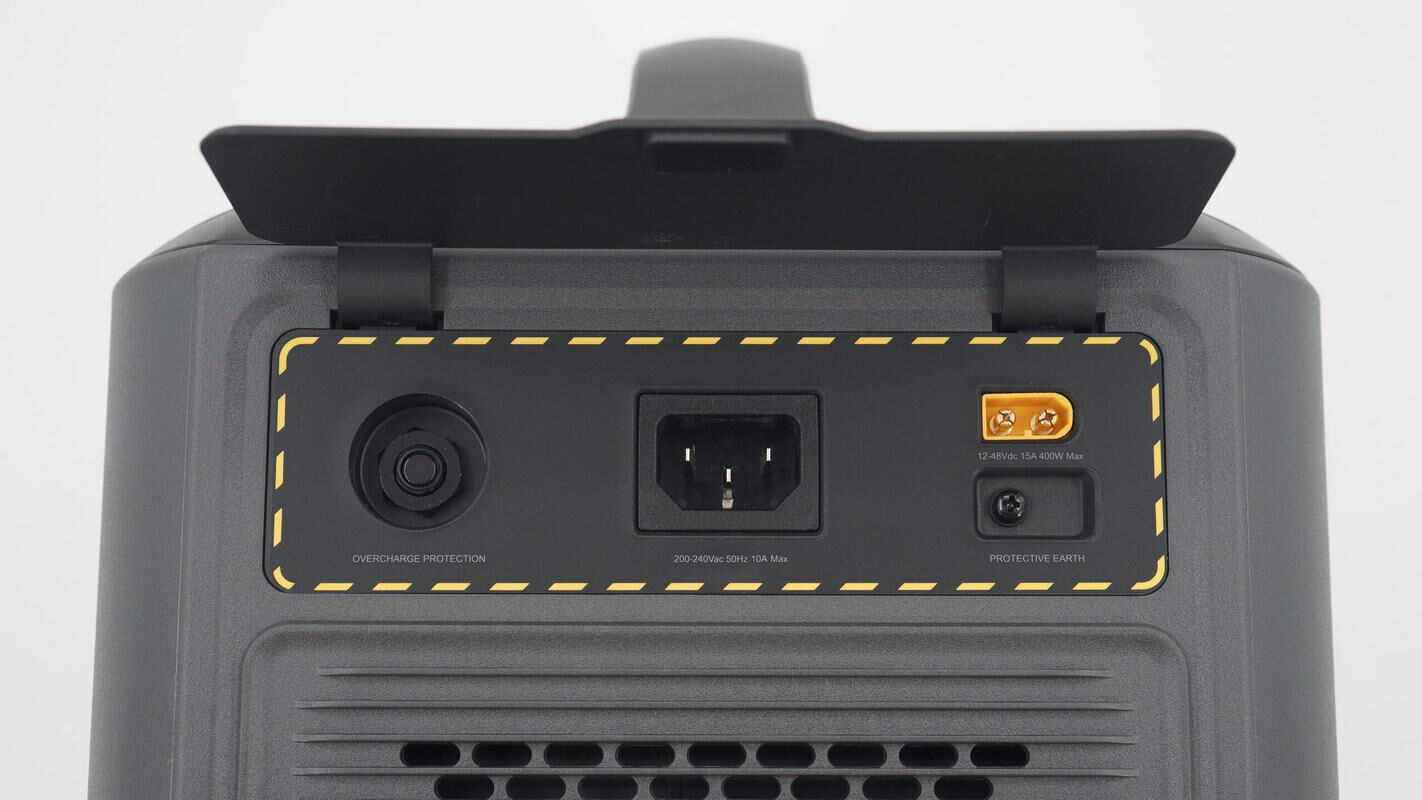

蓋板下設有輸入過載保護器、AC交流輸入接口、太陽能/車充直流輸入接口以及接地螺絲。

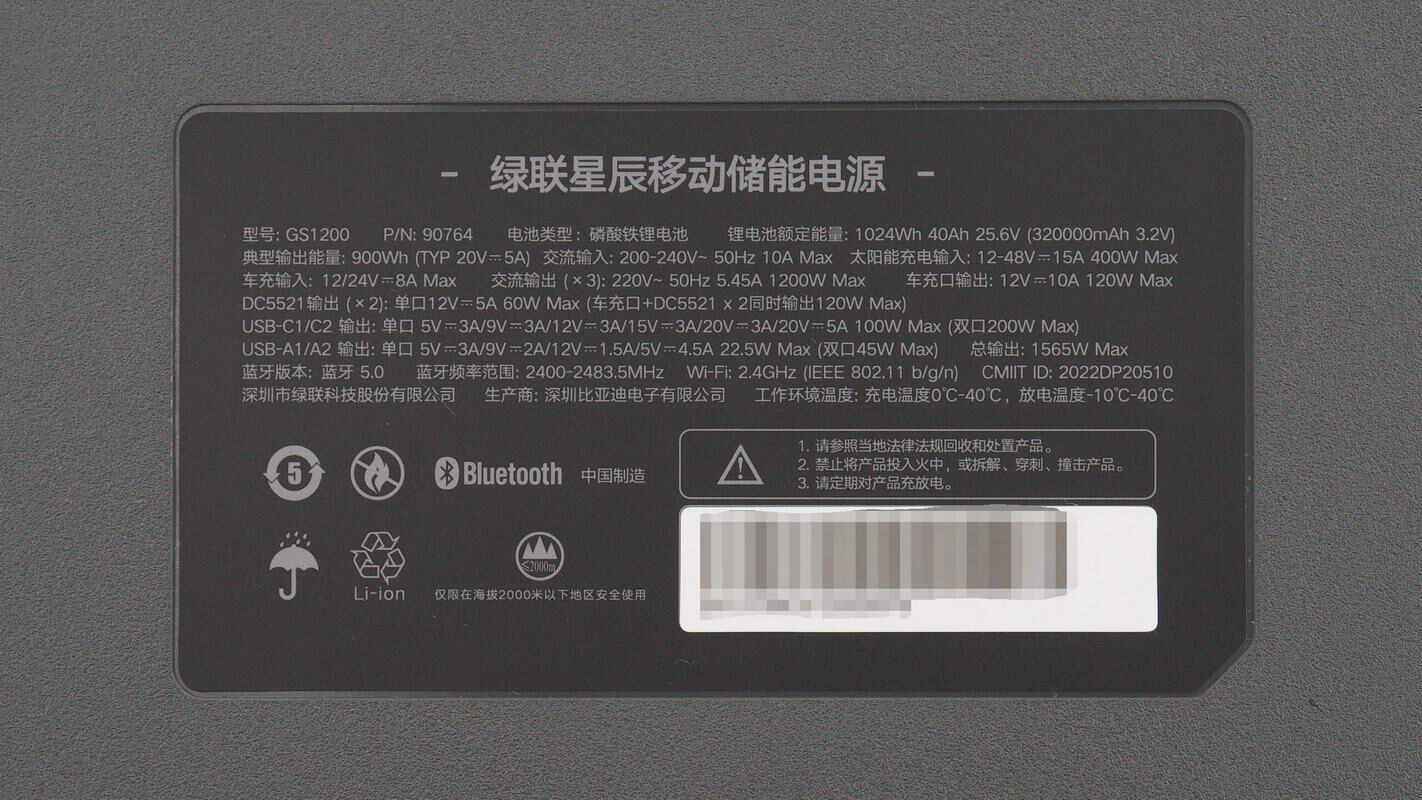

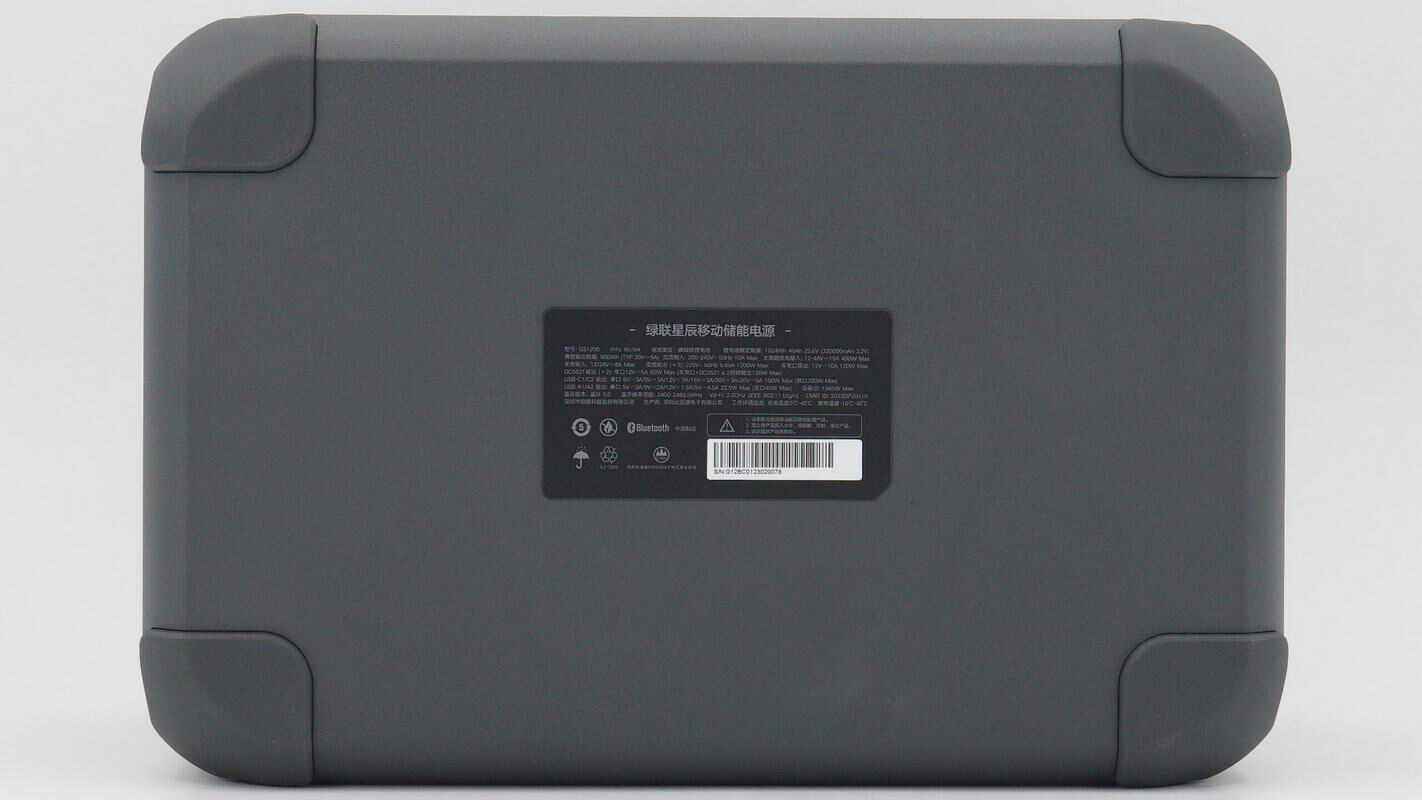

機身底部中心貼有產品銘牌。

產品銘牌信息如下：

型號： GS1200

電池類型：磷酸鐵鋰電池

鋰電池額定能量：1024Wh 40Ah 25.6V （320000mAh 3.2V）

典型輸出能量：900Wh（TYP 20V5A）

交流輸入：200-240V~50Hz 10A Max

太陽能充電輸入：12-48V15A 400W Max

車充輸入：12/24V8A Max

交流輸出（x3）： 220V~ 50Hz 5.45A 1200W Max

車充口輸出：12V10A 120W Max

DC5521輸出（x2）：單口12V5A 60W Max（車充口+DC5521x2同時輸出120W Max）

USB-C1/C2輸出： 5V3A、9V3A、12V3A、15V3A、20V3A、20V5A 100W Max（雙口200W Max）

USB-A1/A2輸出：5V3A、9V2A、12V1.5A、5V4.5A 22.5W Max（雙口45W Max）

總輸出：1565W Max

藍牙版本：藍牙 5.0

藍牙頻率范圍：2400-2483.5MHz

Wi-Fi： 2.4GHz（IEEE 802.11 b/g/n）

深圳市綠聯科技股份有限公司

生產商：深圳比亞迪電子有限公司

工作環境溫度：充電溫度0℃-40℃，放電溫度-10 ℃-40 ℃

底部四端還做了加厚處理，加強保護細節到位。

戶外電源配備2A2C接口兩兩性能一致，支持盲插使用。使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、VOOC/DASH/WARP、PE2.0充電協議。

測得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC5、Apple2.4A充電協議。

并且具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及一組3.3~21V3A PPS電壓檔位。

綠聯星辰戶外電源APP智能管理界面特寫，可以在手機端實時監測戶外電源電源使用情況，剩余電量等。

綠聯星辰1200W戶外電源拆解

在對綠聯星辰戶外電源的外觀，配件和輸出性能有了基本了解以后，下面就進行拆解，一起來看看內部的設計。

戶外電源的固定螺絲采用蓋子裝飾，在蓋子下面是固定螺絲。

對應四根固定螺絲的裝飾蓋特寫。

拆下四根固定螺絲，取下戶外電源上蓋。

上蓋為PC+ABS材質，內部印有UGREEN和GS1200字樣，提手通過螺絲固定在上蓋內部。

戶外電源內部一覽，頂部為雙向逆變模塊，其中兩側為散熱風扇，形成風道，帶走戶外電源內部模塊產生的熱量。

逆變模塊直流輸入采用XT90連接器。

電池導線采用線卡固定在散熱片上。

采用XT60連接器連接側面的快充面板。

快充面板到電池組的連接線，用于讀取電池組電量信息。

從殼體內部取出雙向逆變模塊。

在逆變模塊下方是一塊塑料隔板，用于隔離雙向逆變模塊和電池組。

取出塑料隔板，隔板兩側安裝散熱風扇。

塑料隔板背面設有加強筋增加強度。

其中一個較大的散熱風扇為8025規格，額定電壓12V，電流0.34A。

另一個較小的散熱風扇為6020規格，額定電壓12V，電流0.25A。

取出塑料隔板，首先看到的是電池組的保護板。

快充面板背面一覽，兩個白色插座分別連接電池組和雙向逆變模塊，右側XT60連接器用于連接電池組取電。

從內部取出側面的快充面板。

三個功能按鍵特寫。

從殼體內部取出電池組，電池組側面粘貼纖維板絕緣。

殼體內部連線結構特寫。

內部螺絲采用注塑銅螺母固定，更加耐用。

AC輸出插座焊接PCB連接，并標注導線顏色。

直流輸入插座采用壓板固定，交流輸入插座焊接連接，焊點涂膠絕緣固定。

過載保護器來自東莞丹羅電器有限公司，為L3系列過載保護器，額定電流10A，用于交流充電輸入過載保護。

電池組為8串2并連接，共16節電池組成。電池固定在塑料支架中，單節電池容量為20Ah，兩節并聯組成40Ah容量。

電池通過鎳帶點焊連接，側面雙面膠粘貼纖維板絕緣。

電池組通過塑料支架固定，支架通過螺絲固定在殼體內部。

電池保護板一覽，左側為保險絲和電池保護管，右側上方為電流檢測電阻，右下方為電池保護芯片，均衡電路和通信接口。上下焊接連接器用于檢測電池組單體電池電壓，銅箔露銅加錫增加載流量。

電池保護芯片來自瑞薩，型號RAJ240090，是一顆支持3到8串電池應用的電池保護芯片，集成電池容量計量和可編程的保護功能，支持過壓、欠壓，溫度保護，輸出短路保護，充電過電流保護和放電過電流保護。

保護芯片外置的存儲器特寫。

保護芯片外置的均衡MOS管和均衡電阻特寫，用于電池充電均衡。

一顆降壓轉換器來自TI德州儀器，是一顆100V輸入，1A輸出的同步降壓轉換器，用于為保護板芯片供電。

CA-IF4805HS通訊芯片來自川土微，是一顆低噪聲RS-485/RS422半雙工收發器，支持500Kbps速率。

三顆50A貼片保險絲用于電池組過流保護。

電池保護管來自AOS萬代，型號AOTL66608，是一顆耐壓60V的NMOS，導阻0.7mΩ，采用TOLLA封裝，三顆并聯對向串聯。

兩顆1mΩ取樣電阻用于電池組電流檢測，進行電量計量。

接下來拆解戶外電源的快充面板，快充面板中間為液晶屏幕，在屏幕左側為照明燈，右側為點煙器輸出接口，屏幕下方為2C2A四個USB接口，右側為5521輸出接口。

背面為模塊主控單MCU，USB-C和USB-A接口的降壓電路，照明燈驅動電路，點煙器接口及降壓電路和直流輸出接口。

LED照明燈焊接在鋁基板上，便于散熱降低溫升。

LED照明燈與導線焊接連接。

殼體內部的透明樹脂一體燈杯特寫。

車充點煙器通過XT30連接，插座涂膠加固。

擰下固定螺絲，拆下塑料面板。

面板內部邊框粘貼泡棉膠防塵。

液晶屏幕固定在PCB中間。

液晶屏幕通過排線連接。

液晶屏幕正面一覽，依稀可以看見上面的筆劃。

主控MCU芯片和通信芯片焊接在主板一角，涂有三防漆進行保護。

主控芯片來自兆易創新，型號為GD32F303VET6，是一顆主頻達120MHz的MCU，內置Cortex-M4內核，具備256KB FLASH和64KB SRAM，支持PWM信號輸出。用于狀態顯示和控制功能。

中微 SC8F6771 單片機。

兩顆CA-IF4805HS收發芯片分別用于快充面板與電池組和雙向逆變模塊的通訊。

無線連接模塊來自樂鑫，為ESP32-C3-MINI-1模組，支持2.4G WiFi和藍牙5的小尺寸模組，內置ESP32-C3系列芯片，RISC-V處理器，內置4MB FLASH，具有15個GPIO，采用板載PCB天線。

USB-C快充電路一覽，兩路均采用英集芯IP2723T協議芯片搭配IP6550同步降壓控制器。

USB-C協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC?？蔀檫m配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

同步整流控制器來自英集芯，型號IP6550，是一款支持36V輸入的同步降壓控制器，內置NMOS管驅動，外置兩個MOS管進行高效同步整流降壓。IP6550通過反饋引腳調節輸出電壓。開關頻率135KHz，輸入端耐壓48V，內置完善的保護功能。英集芯IP6550采用3*3mm QFN16封裝，可實現簡化的同步降壓轉換電路設計。

IP6550可用于車載充電器、多口適配器、智能插排、支持USB-C接口的插排以及行車記錄儀應用。同步整流降壓具有高轉換效率，高輸出電流可用于多口5V輸出，搭配PD協議芯片可實現寬范圍電壓調節，滿足USB PD3.1的應用。

另一面焊接同步降壓MOS管，VBUS開關管，輸入輸出濾波電容和磁環降壓電感。USB-C母座采用過孔焊接固定，十分牢固。

輸入端貼片保險絲特寫，用于支路過流保護。

輸入濾波電容來自BERYL綠寶石，BD系列高壓固態電容，規格為100μF 50V。

同步降壓和VBUS開關管來自新潔能，型號NCEP4045GU，是一顆耐壓40V的NMOS，導阻6mΩ，采用DFN5x6-8L封裝。

輸出檢流電阻10mΩ，采用2512封裝。

對應USB-A接口的降壓電路焊接在PCB另外一面。

另一面焊接輸入輸出濾波電容，降壓芯片和降壓電感。

USB-A接口降壓采用英集芯IP6527，這是一款集成同步開關的降壓轉換器、支持14種輸出快充協議、支持Type-C輸出和USB PD2.0/PD3.0（PPS）協議的SoC。

英集芯IP6527采用內置功率MOS管設計，輸入電壓范圍是8.2V到32V，輸出電壓范圍是3V到20V，最大能提供45W的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流。

英集芯 IP6527 詳細資料。

USB-A母座正負極為加寬設計，支持大電流快充。

兩個功能按鍵特寫。

用于提示的蜂鳴器特寫。

對應12V直流輸出的降壓電路采用英集芯IP6550同步降壓控制器。

正面焊接保險絲，輸入輸出濾波電容和降壓電感。

開關管來自新潔能，型號NCEP4045GU。

兩顆5mΩ電阻并聯，用于檢測輸出電流。

DC插孔焊接在PCB上。

電源開關按鈕一側設有指示燈。

LED驅動芯片來自晶豐明源，型號BP1371，降壓LED驅動器用于戶外電源LED照明燈驅動。

最后是雙向逆變模塊部分，用于太陽能充電的MPPT電路也集成在雙向逆變模塊上，簡化直流快充面板設計。

模塊左上角為直流輸入端，焊接XT90連接器，下方依次是濾波電容和開關管。中間為變壓器，諧振電感和諧振電容，右側為濾波電感。左側底部為高壓濾波電容和整流調制部分，右側為輸入輸出切換和EMI濾波電路。

雙向逆變模塊背面固定鋁板用于散熱。

拆下散熱鋁板，對應MPPT電路的位置粘貼導熱墊用于散熱。

導熱墊被MOS管和電感引腳壓出凹痕，接觸良好。

雙向逆變模塊背面一覽，焊接整流橋，電流采樣芯片，MOS管和電流采樣電阻等。

對應大電流走線位置焊接銅條增加載流。

開關管來自新潔能，型號NCEP040N85G，NMOS，耐壓85V，導阻3.5mΩ，采用DFN5*6封裝。

下方的開關管來自華潤微，型號CRSM016N06L2，NMOS，耐壓60V，導阻為1.5mΩ，采用DFN5*6封裝。

兩顆2mΩ電阻并聯用于輸出電流檢測。

一顆肖特基二極管來自PY平偉，型號MBR20100，用于防反接保護。

三極管絲印D882。

電流采樣芯片絲印C8102。

一顆貼片整流橋型號DB207，規格為2A 1000V，用于輔助電源整流。

一顆電源芯片來自芯朋微，型號PN6780H，為原邊反饋，具有超低功耗，內部集成800V NMOS。芯片內置逐周期過流保護，過壓保護，開環保護，過熱保護，輸出短路保護等保護功能。

看完了逆變模塊背面的元器件，下面開始觀察正面元件。首先從直流輸入端看起，輸入端焊接XT90插座，濾波電解電容和升壓功率管的散熱片。

XT90母座特寫，焊接在PCB上，在保險絲后面是輸入保險絲。

輸入端濾波電容來自萬裕，規格為1000μF35V，使用六顆并聯。

輸入端較小的散熱片上固定四顆開關管。

升壓開關管來自新潔能，型號NCEP023N85，是一顆耐壓85V，導阻2mΩ的NMOS，采用TO220封裝。

升壓變壓器特寫，使用兩顆串并聯連接，采用PQ32磁芯，磁芯采用膠帶嚴密纏繞絕緣。

諧振電感與諧振電容特寫。

諧振電容規格為0.033μF 1000V，使用兩顆并聯。

另一側的散熱片固定八顆開關管。

右側的四顆來自東微，型號OSC60N65H，耐壓650V，采用TO247封裝。

左側四顆IGBT來自華潤微，型號G50T60AK3HD，是一顆耐壓600V的IGBT，采用TO247封裝。

在散熱片后面焊接兩顆高壓濾波電容。

兩顆高壓濾波電容來自豐賓，規格為270μF 500V，兩顆并聯。

屹晶微EG27324雙路驅動芯片用于驅動隔離變壓器。

兩個驅動變壓器采用EE13磁芯。

另一個變壓器磁芯采用膠帶嚴密纏繞絕緣。

散熱片下方焊接兩顆隔離驅動芯片。

兩顆納芯微 NSi6602用于驅動四顆IGBT，進行輸出調制。

逆變器EMI濾波電路一覽。

輸出濾波電感特寫。

逆變器交流輸入端插座和保險絲特寫。

兩顆藍色Y電容特寫。

宏發 HF175F繼電器用于輸入輸出切換。

安規X2電容規格為1μF。

一顆延時保險絲規格為1A 300V。

檢測開關管溫升的熱敏電阻，通過螺絲固定在散熱片上。

檢測逆變模塊溫升的綠色熱敏電阻。

降壓電路和驅動電路一覽。

一顆屹晶微EG27324用于驅動升壓MOS管。

藍色Y電容來自SHM宏明電子。

芯進CC6921，隔離霍爾電流傳感器，用于逆變器輸出電流檢測。

逆變器控制小板正面焊接兩顆MCU芯片和隔離通信芯片，運放和電壓比較器。

背面焊接阻容元件和一顆光耦。

雙向逆變主控MCU來自兆易創新，型號為GD32F303RCT6，是一顆主頻達120MHz的MCU，內置Cortex-M4內核，具備256KB FLASH和48KB SRAM，支持PWM信號輸出。負責雙向逆變驅動信號輸出和保護功能檢測。

納芯微NSi8263 6通道數字隔離器用于兩顆MCU芯片之間通信。

一顆四運放來自思瑞浦，型號TP2414，是一顆低噪聲軌對軌運放。

一顆四運放來自圣邦威，型號SGM8270-4，是一顆低噪聲高精度高壓軌對軌運放。

思瑞浦TP2414四運放和LM339四路電壓比較器用于信號處理。

潤石 RS622 雙運放用于信號處理。

榮湃 π161M30 六通道數字隔離器用于隔離通信。

全部拆解一覽，來張全家福。

充電頭網拆解總結

綠聯星辰戶外電源內置1024Wh汽車級磷酸鐵鋰電池，內置逆變采用純正弦波輸出，具備1200W輸出功率，并支持邊充邊放和自動切換，U-Turbo超能模式支持2500W設備。兩個USB-C接口均支持100W功率輸出，USB-A口支持快充輸出，DC接口支持12V10A輸出。此外還支持配合太陽能板充電，滿足主流日常設備供電使用。

充電頭網通過拆解了解到，綠聯星辰戶外電源采用模塊化設計，電池組，雙向逆變模塊和快充模塊均為獨立模塊設計，通過連接器連接。電池組采用塑料框架固定，增加強度。內部電池組為8串2并連接，共16節電池。電池固定在塑料支架中，單節電池容量為20Ah，兩節并聯組成40Ah容量。電池組采用瑞薩RAJ240090電池保護芯片進行保護，并配有保險絲進行過流保護。

雙向逆變模塊采用MCU方案控制，主控MCU來自兆易創新，內部功率器件來自華潤微和東微。MPPT功能也集成在雙向逆變模塊上面?？斐淠K快充方案來自英集芯，USB-C口采用IP2723T協議芯片搭配IP6550同步降壓控制器，USB-A口采用IP6527同步降壓轉換器，DC口使用IP6550進行降壓進行12V輸出。

戶外電源內部電路板整體涂三防漆，內部配有風扇進行散熱避免積熱，內部設計緊湊，空間使用率高，配有液晶屏幕進行電量顯示，多個功能按鍵進行獨立的接口控制，功能強大，保護全面。返回搜狐，查看更多
