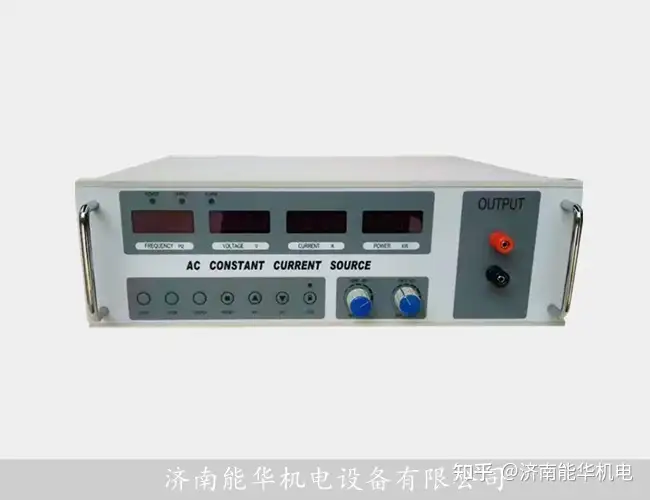

航空400HZ中頻靜變電源(單相）

【產品簡介】 本系列中頻電源產品是采用高頻電力電子開關變換技術，專門為航空及軍用電子電氣設備設計制造的400HZ靜止變頻電源，可用于飛機及機載設備、雷達、導航等軍用電子設...

立即咨詢咨詢電話 ：0531-68684888

微信：18766446695郵箱：nenghua@nenghua.net

產品詳情

【產品簡介】

本系列中頻電源產品是采用高頻電力電子開關變換技術，專門為航空及軍用電子電氣設備設計制造的400HZ靜止變頻電源，可用于飛機及機載設備、雷達、導航等軍用電子設備，以及其它需要400HZ中頻電源的場合，是機組式變頻電源的換代產品。本產品電壓、頻率均有±20％的調節范圍，可適用于三相平衡負載或完全不平衡負載，任意相均可作為單相電源使用，也適用于實驗室或生產線，作為調試實驗電源。也可為客戶定制生產25-1500HZ各種頻率及電壓的電源。

【主要特點】

1、采用SPWM專用芯片，控制精度高，波形品質好，可適應各種負載

2、采用獨特的瞬時值雙環控制方式，控制精度高，波形品質好，可適應各種負載

3、IGBT高頻靜止逆變，體積小、重量輕、噪音低、效率高、對外界干擾小

4、微處理器控制，輸出電壓頻率在線可調，運行及故障狀態一目了然

5、適用于三相平衡及完全不平衡負載，任一相均可作單相電源使用

6、獨立電參數表實時測量顯示頻率、電壓、電流、功率及功率因數，使用靈活方便，使操作更為得心應手

7、隔離變壓器隔離輸出，安全可靠，適應性好

8、單獨使用或裝19英寸標準機柜均可

【執行標準】

《GB7260-87不間斷電源設備》《Q/01AK001-2005 程控變頻調壓電源》《GJB181A-2003飛機供電特性》 《GJB572-88 飛機地面電源供電特性及一般要求》

【技術參數】

機型AF400-500VA110001110003110005310010310015310020310030310045310060310100容量（KVA)0.5135101520304560100電路方式IGBT/SPWM方式交流輸入相數1φ2W＋G/3φ4W＋G（單相或三相輸入訂貨時說明）電壓220V±15％/380V±15％（220V輸入或380V或別的國家電壓輸入訂貨時說明）頻率50HZ/60HZ±5％交流輸出相數1φ2W＋G電壓115V±20％范圍內可調頻率400HZ/300~500 HZ（連續可調）電流4.2A8.4A25A42A84A126A168A250A375A500A840A整機性能波形純正弦波頻率穩定率≦±0.01％負載穩壓率≦±0.5％（線性負載）波形失真度THD≦±3％（線性負載）波峰因數比3：1效率≧85％反應時間≦2ms顯示精度顯示界面LED顯示4位電壓表解析度0.1V4位電流表解析度0.1A4位頻率表解析度0.1Hz功率表解析度1W功率因數表解析度0.01保護功能輸入/輸出無熔絲開關、過流保護、短路保護、過壓保護、過溫度保護、自診斷保護及報警裝置安規絕緣阻抗500VDC/20MΩ耐壓絕緣1800VAC/5mA/1分鐘冷卻方式強迫風扇冷卻噪音1m處小于60dB環境工作溫度-10℃~＋50℃相對濕度0~90％（非凝結狀態）海拔高度1500m
