原標題：串聯諧振實驗變壓器（電力院）

中試控股技術研究院魯工為您講解：串聯諧振實驗變壓器（電力院）

專業制造：變頻串聯諧振耐壓試驗裝置

執行標準：DL/T 474.4-2018

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?

變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗.

主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、隔離開關、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

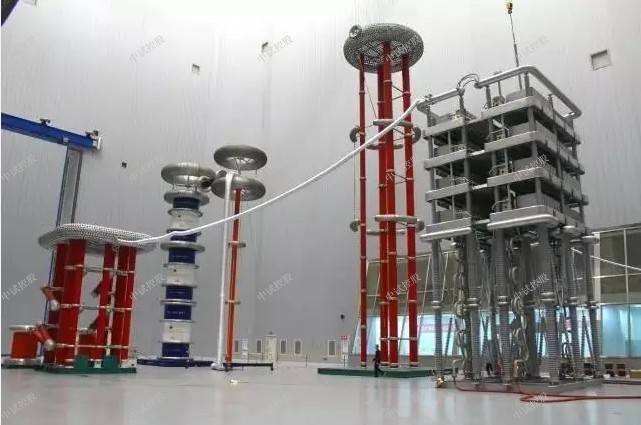

ZSBP-756KVA/216KV變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

適用電壓等級：6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV，也可以定制不同的電壓等級規格。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？

為了選對規格，請提供以下技術參數

1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；

2、電力電纜：電壓等級，大長度，截面積；

3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；

4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；

5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

ZSBP-756KVA/216KV變頻串聯諧振耐壓試驗裝置

一、適用范圍

1、滿足300mm2,35kV 電纜交流耐壓試驗，長度5km，電容≤0.973uF,試驗頻率30-300Hz,試驗電壓U≤52kV。

2、滿足100MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF,試驗頻率45-65Hz,試驗電壓U≤160kV。

3、滿足110kVGIS,變電站系統交流耐壓試驗，試驗頻率30-300Hz,試驗電壓U≤184kV。

4、滿足10kV發電機交流耐壓試驗，電容量≤0.5uF,試驗頻率45-65Hz,試驗電壓U≤24kV。

二、系統主要性能及參數

1、電源電壓： 380V±10%、50Hz；

2、額定容量： 756KVA；

3、輸出電壓： 216KV，

4、輸出電流： 3.5A.

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

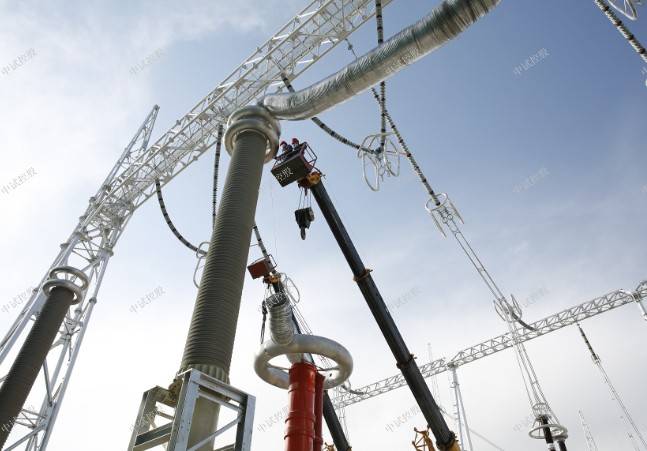

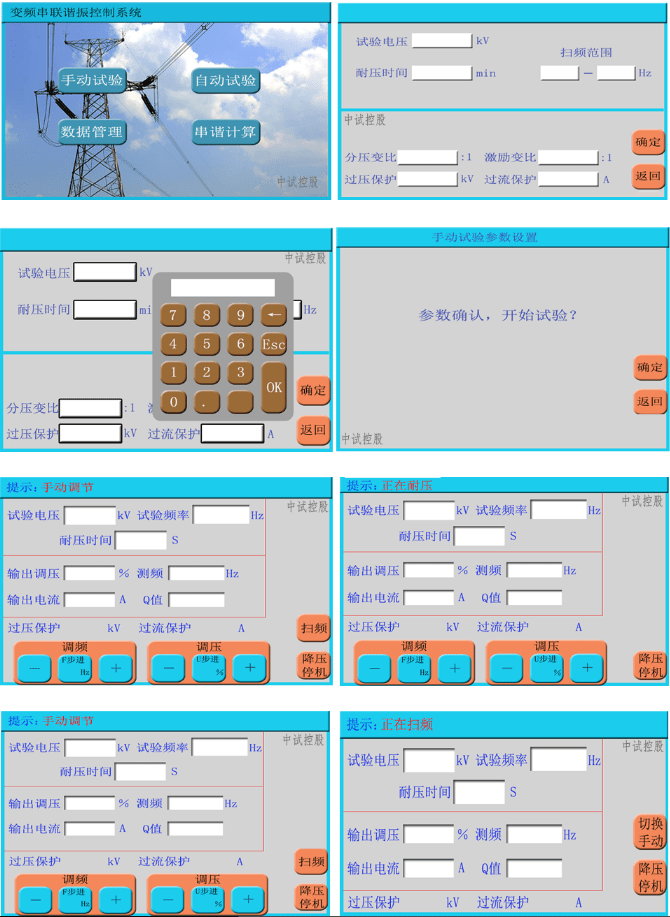

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

GB/T16927.1-2-1997 <<高電壓試驗技術>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

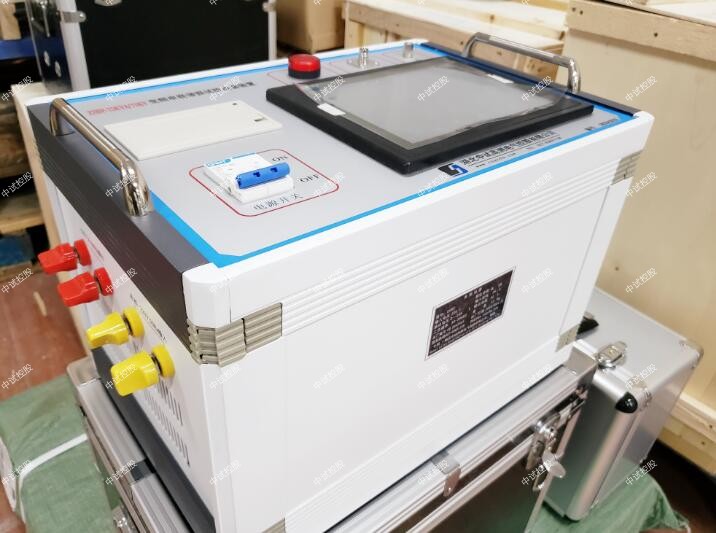

1、變頻控制電源 50KW 1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 50KW

c) 工作電源: 交流380V、50Hz 。

d) 輸出電壓: 0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 100A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保 護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重 量： 26Kg

2、 勵磁變壓器 50KVA 1臺

a) 額定容量: 50KVA

b) 輸入電壓: 500V

c) 輸出電壓： 2KV；3KV，4.5KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止擊穿反擊。

h) 重 量： 250Kg ;

3、高壓電抗器 189/54 4臺

a) 額定容量： 189KVA

b) 額定電壓： 54KV

c) 額定電流： 3.5A

e) 品質因素： Q≥30

f) 結 構： 干式；

g) 重 量： 140Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器 220/0.001 1臺

a) 額定電壓： 220KV

b) 工作頻率： 30～300Hz

c) 分 壓 比： 2000：1

d) 分壓比誤差： ≤1%,

e) 測量精度： 交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重 量： 10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

五、供貨清單一覽表

序號 設備名稱 型號規格 單位 數量

1 變頻電源 50KW 臺 1

2 勵磁變壓器 50KVA 臺 1

3 高壓電抗器 189/54(54KV/3.5A) 臺 4

4 電容分壓器 220/0.001（220KV） 臺 1

5 附件測試線 套 1

六、出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

2）變比測量

3）空載電流及空載損耗

4）短路阻抗和負載損耗

5）絕緣電阻測試

6）溫升試驗：額定容量下運行60min,溫升不大于65K

3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1） 耐壓試驗：1.1額定電壓下，耐壓1min；

（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

變頻串聯諧振耐壓成套試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以請務必準確選型，技術部為您量身制定選型方案。

中試控股變頻串聯諧振耐壓成套試驗裝置產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出變頻串聯諧振耐壓成套試驗裝置優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

變頻串聯諧振耐壓成套試驗裝置|中試控股

在電阻、電感及電容百所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的度電壓U與電流I的相位相同，電路呈現純電阻性，這就是回串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R2 (XC-XL)2=R，電路中總阻答抗最小，電流達到最大值。

首先LC串聯諧度振，電路的整體阻抗為0歐，那么RLC串聯諧振的整體阻抗為R的阻值。

這時候電問路的電流等于U/R。而由于串聯，流過 阻 容 感（RLC）的電流式相同的，那么電感上答的電壓為感抗乘電流，電容上的電壓幅值和電感上相同。

我們把R減小，那么電流就會加大，回電阻為0的話，理論上電流等于無窮大，那么電感電容上的電壓答也都分別是無窮大。

換句話說，電阻值的大小直接影響到電感上輸出電壓的高低。減小電阻值很容易得到高電壓，這是很危險的。

所以我們要控制輸出電壓大小作為保護。

串聯諧振式逆變器和并聯諧振式逆變器的直流側分別是電壓源和電流源。因此,也稱為電壓型逆變器介一一和電流型逆變器、,兩者之存在著對偶性。下面對兩者應用過程中的主要差別進行比較分析。串聯諧振式逆變器短路保護較為困難,并聯諧振不易進行開路保護。

串聯諧振式逆變器采用電壓源供電,在輸入端并接有大的濾波電容,在逆變器發生短路故障時,由于電容器上電壓不能突變,瞬時放電電流將會很大,極易造成功率管的過流損壞,此時必在功率器件的允許短路時間內采取保護措施,可以通過研制合理有效的保護電路予以克服。相反,并聯諧振式逆變器采用電流源供電,逆變器輸入端末端串接有一大濾波電感,在逆變器發生短路故障時,短路電流的上升將會受到此濾波電感的抑制,功率器件的短路保護就相對比較容易實現。但是,為了能使電感上的能量及時釋放,必須時刻保持電感通路,當逆變器負載開路時,就會在電感上感生很大的電動勢,并加在開關管上,極易造成開關管的過壓擊穿,負載開路保護相對困難。

由于串聯諧振逆變器輸出電壓高,電流小,對槽路布局要求較低,感應加熱線圈與逆變電源的距離遠時對輸出功率的影響很小,當采用同軸電纜或將來回線絞接在一起鋪設時影響則幾乎可以不計。并聯逆變器則由于電壓低,電流大而對槽路布線要求很高。感應加熱線圈與逆變電源尤其是諧振電容器的距離應盡量靠近,否則兩者之間的引線的分布電感會改變負載電路的結構,使逆變器工作受到很大影響。 返回搜狐，查看更多
