受全球能源危機影響，歐洲各國能源價格迅速攀升，光伏儲能等新能源系統需求旺盛。我國國內對光伏儲能的支持力度也在不斷加大，例如在分布式光伏利用方面提出到2025年新建公共機構建筑、新建廠房屋頂光伏覆蓋率力爭達到50%的目標，市場對于后期光伏裝機量預期再次提升。

新能源發電系統在整個電力系統中的比例不斷攀升，分布式發電面臨著更復雜的終端使用環境，對于運行穩定性及安全性的要求越來越高。這種情況下，如何快速有效地測試光伏逆變器的并網性能變得尤為重要。

案例分享

測試要求

ITECH某光伏儲能行業用戶，對其60kW三相逆變器產品測試提出了嚴苛的要求。在并網測試時，電網模擬器除了模擬波形畸變外，還需疊加電壓暫降測試，比如：客戶要求在進行多次諧波電壓模擬時，在90度相位角時電壓跌落至0V，持續1ms，然后再恢復正常。

傳統測試方案

利用普通交流電源的LIST功能，編輯一個諧波輸出，按照基波運行時間設置在90度角處停止；執行第二步輸出電壓為0V持續1ms；再執行第三步繼續接上第一步的諧波輸出。

測試弊端

1.精準控制有偏差。第一步運行時間有誤差的話無法保證在90度峰值處停止；

2.跌落瞬間有過沖。三步數值變化大，電壓輸出容易有過沖，影響待測物。

ITECH測試解決方案

測試優勢

IT7900P系列高性能回饋式電網模擬器，具有更豐富及靈活的波形發生能力，可通過列表界面快速編輯需要的諧波波形，在LIST功能中選擇該諧波，運行時間是總測試時間，一步即可。通過內建的信號控制，以輸出相位角為信號直接在諧波輸出上執行突波/陷波功能，精準控制電網模擬測試時相位角的跌落及恢復，完成逆變器的并網測試。

測試步驟

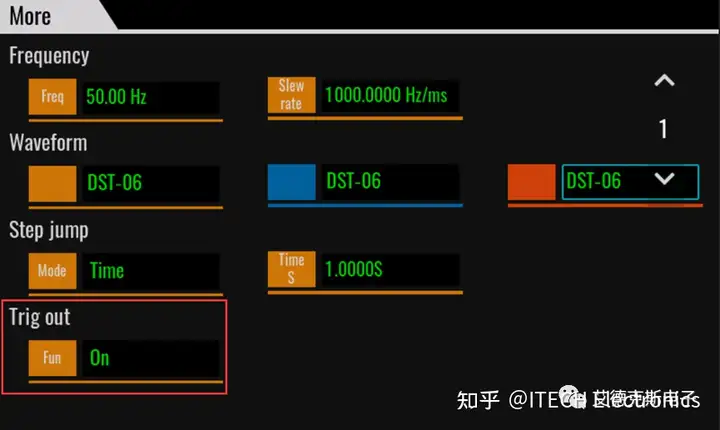

1.在list中選擇基礎波形為內建諧波DST-6,并使能Trig out；

2.在system菜單下,將IO-6選擇為Trigger1-out,同時將list菜單設為ON 。此處為內部控制用,實際IO接口無需接線；

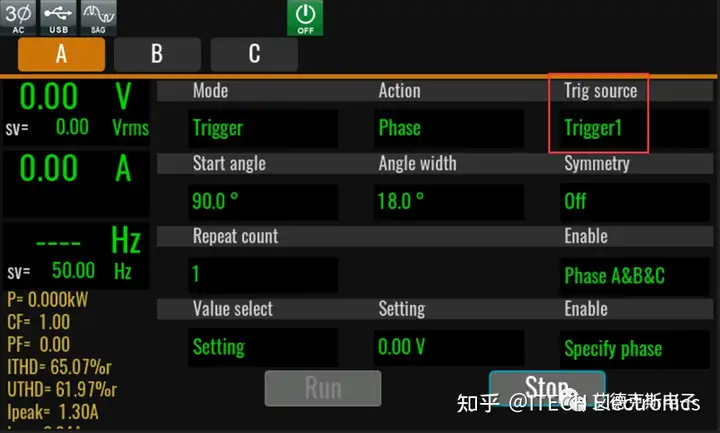

3.進入突波/陷波編輯功能,設定觸發源為Trigger1,同時設定起始相位角為90度，執行寬度為18；

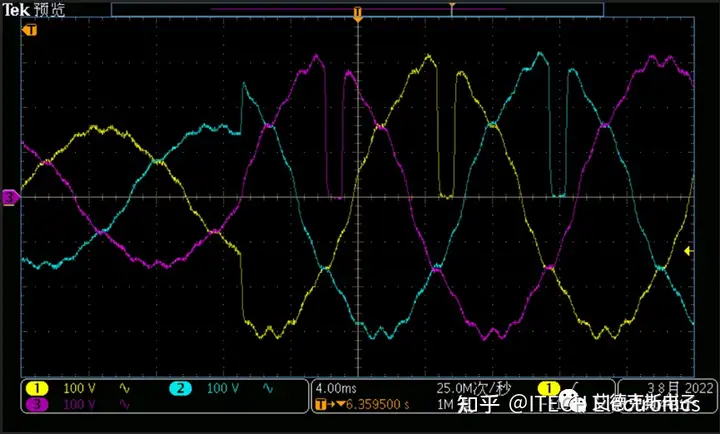

4.執行以上操作后，實測波形參考如下：

IT7900P系列高性能回饋式電網模擬器提供用戶領先的一體化測試解決方案，可作為大功率交流電源、電網模擬器和全四象限功率放大器使用，同時也是一臺回饋式的交/直流電子負載。緊湊式、模塊化、高效率的結構設計，使IT7900P回饋式電網模擬器可以在3U的體積內提供15kVA的功率，主從并聯更可擴展功率至960kVA。彩色觸摸屏的用戶界面可以直接定義不同波形，豐富的操作模式滿足用戶單相，三相，反相及多通道測試需求，為測試提供了較高的靈活性，可以廣泛應用于光伏、儲能系統、新能源汽車等多個領域。
